ขนาดแป FRP 30x60 ถึง 60x200: มิติ น้ำหนัก ความแข็งตึง และระยะ

ผู้เขียน: Mr Quyền - Santiago · อัปเดต 07/10/2026 · Santiago FRP

แปกล่อง FRP 30x60, 40x80, 50x100 และ 60x120 คือขนาด Santiago SF-60 SF-80 SF-100 และ SF-120 ผนังหนา 3 – 5 มม. น้ำหนัก 0.92 – 3.32 กก./ม. สองขนาดใหญ่ SF-160 และ SF-200 เป็นกล่องกว้าง 60 มม. สูง 160 หรือ 200 มม. ผนัง 5 มม. สำหรับระยะจันทัน 4 – 6.5 ม.

ขนาดแป FRP เขียนอย่างไร?

แปกล่อง FRP ระบุด้วยความสูง ความกว้าง และความหนาผนังเป็นมิลลิเมตร SF-100 สูง 100 มม. กว้าง 50 มม. ผนัง 5 มม. เขียนว่า 100 × 50 × 5 หลายคนเรียกว่าแป 50x100 ต้องติดตั้งให้ด้าน 100 มม. ตั้งขึ้นเสมอ

หน้าตัด SF-100 แสดงความสูง 100 กว้าง 50 ผนัง 5 มม.
ภาพประกอบ: อ่านขนาด สูง × กว้าง × ผนัง

มิติและน้ำหนักของแต่ละขนาด

ชื่อเรียกรหัสกล่อง (มม.)ช่องน้ำหนัก (กก./ม.)ยาว 6 ม.Ix (ซม.⁴)
30x60SF-6060 × 30 × 310.92ประมาณ 5.9 กก.22.5
40x80SF-8080 × 40 × 311.32ประมาณ 8 กก.55.9
50x100SF-100100 × 50 × 512.6ประมาณ 16.4 กก.173.7
60x120SF-120120 × 60 × 513.32ประมาณ 19.9 กก.309.4
60x160SF-160160 × 60 × 514.10ประมาณ 24.6 กก.641.8
60x200SF-200200 × 60 × 514.88ประมาณ 29 กก.1,142.1

Ix (โมเมนต์ความเฉื่อย) คำนวณโดย Santiago FRP จากกล่องขนาดระบุ ยิ่งมากแปยิ่งแอ่นน้อย

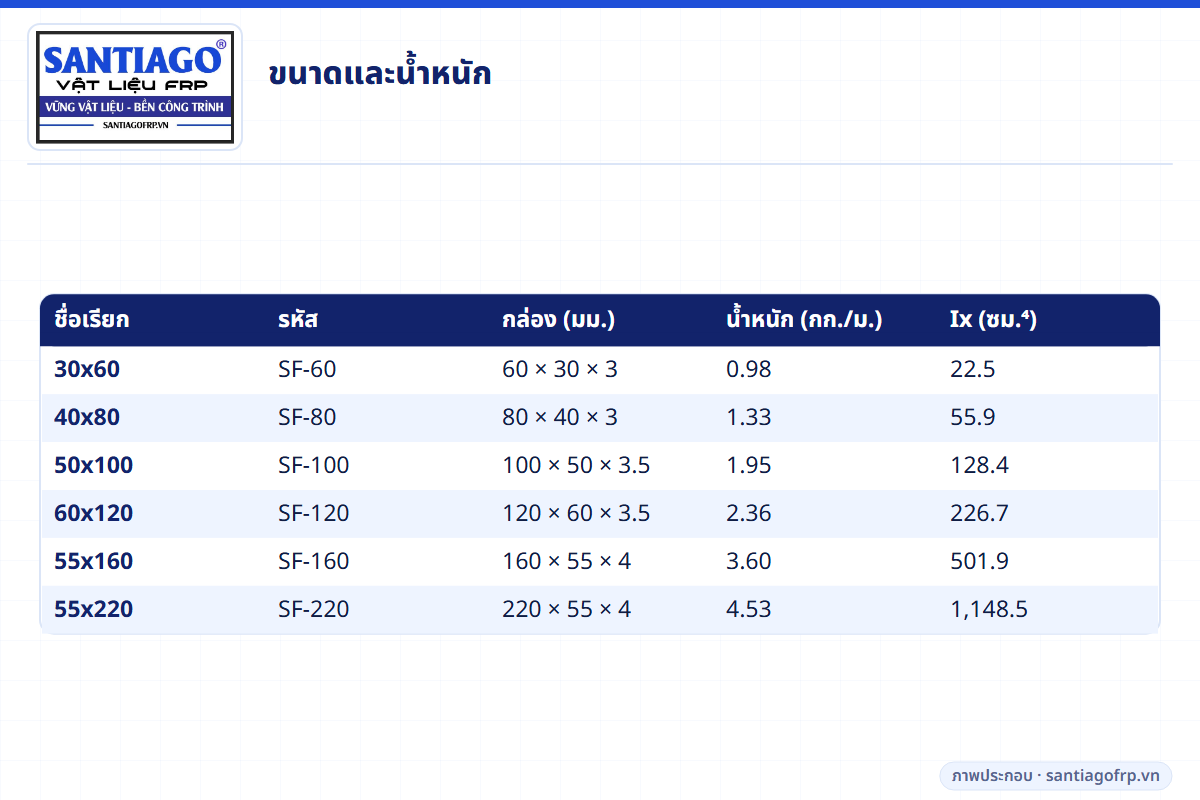

ตารางขนาด น้ำหนัก และความแข็งตึง Ix ของแป FRP ทั้ง 6 ขนาด
ภาพประกอบ: ขนาดและน้ำหนัก

ทำไมกล่องที่สูงกว่าจึงรับระยะได้ไกลกว่ามาก?

ความแข็งตึงต่อการดัดเพิ่มขึ้นประมาณตามกำลังสามของความสูง SF-200 หนักกว่า SF-160 เพียงประมาณ 1.2 เท่า แต่มี Ix ประมาณ 1.8 เท่า นี่จึงเป็นเหตุผลที่ต้องติดตั้งแป FRP ในแนวตั้งเสมอ

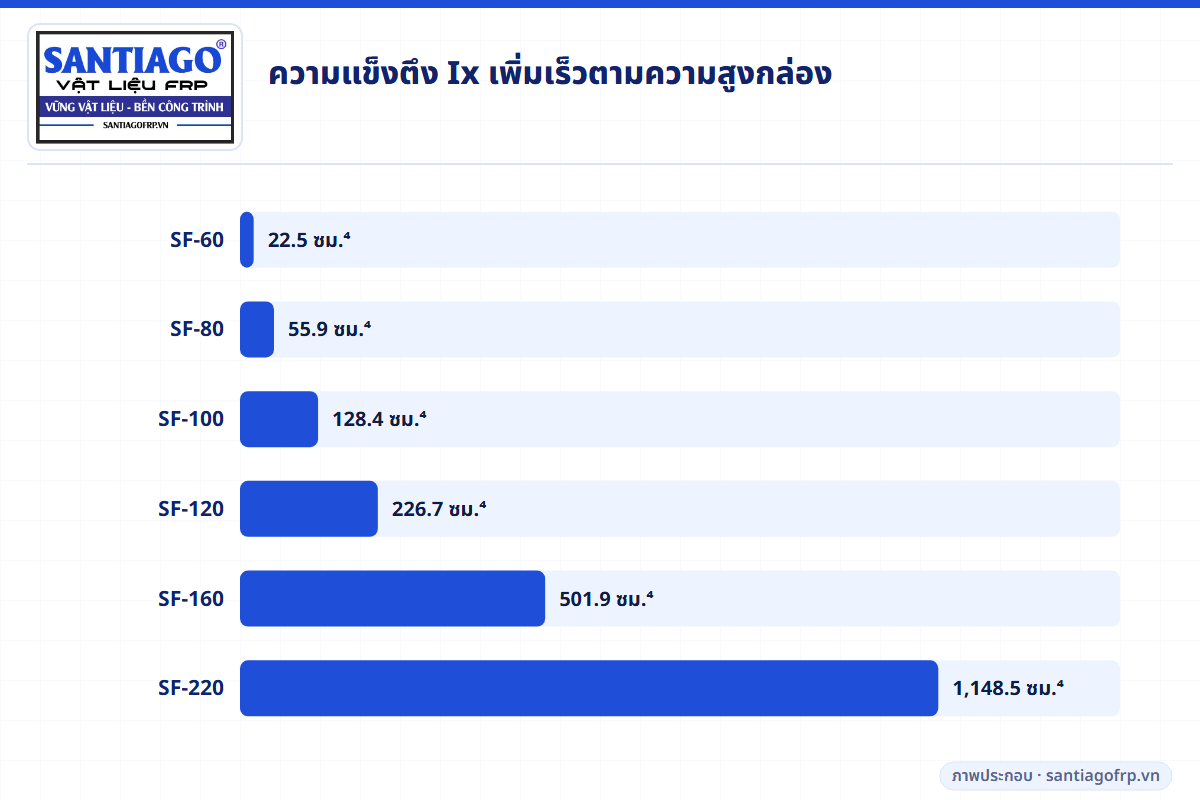

กราฟแท่งโมเมนต์ความเฉื่อย Ix ของแป FRP ทั้ง 6 ขนาด
ภาพประกอบ: ความแข็งตึง Ix เพิ่มเร็วตามความสูงกล่อง

แต่ละขนาดรับระยะได้เท่าไร?

ระยะจันทันสูงสุดสำหรับแผ่นหลังคาพลาสติก ระยะแป 660 มม. การแอ่นตัว L/200 ตามแรงลมพื้นฐาน W0 ของเขตลมเวียดนาม

รหัส0.65 kPa (I)0.95 kPa (II)1.25 kPa (III)1.55 kPa (IV)1.85 kPa (V)
SF-60 (30x60)1.9 ม.1.6 ม.1.4 ม.1.3 ม.1.2 ม.
SF-80 (40x80)2.5 ม.2.2 ม.2.0 ม.1.8 ม.1.7 ม.
SF-100 (50x100)3.7 ม.3.2 ม.2.9 ม.2.7 ม.2.5 ม.
SF-120 (60x120)4.5 ม.3.9 ม.3.5 ม.3.2 ม.3.0 ม.
SF-160 (60x160)5.6 ม.5.0 ม.4.5 ม.4.1 ม.3.9 ม.
SF-200 (60x200)6.8 ม.6.1 ม.5.5 ม.5.0 ม.4.7 ม.

สำหรับพื้นที่นอกเวียดนาม ส่งแรงลมออกแบบและประเภทหลังคามา แล้ว Santiago FRP จะตรวจสอบขนาดให้

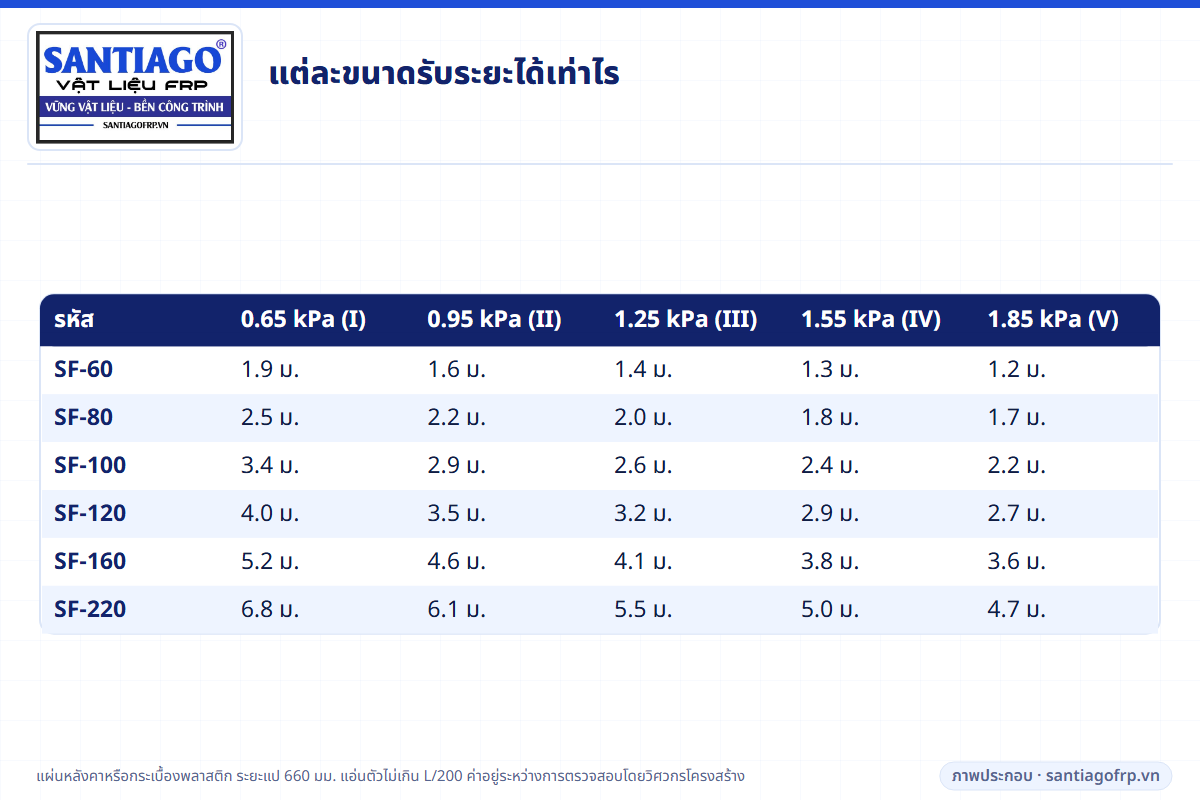

ตารางระยะจันทันสูงสุดของแป FRP ทั้ง 6 ขนาดตามเขตลม
ภาพประกอบ: แต่ละขนาดรับระยะได้เท่าไร

แป FRP 50x100 เท่ากับกล่องเหล็ก 50x100 ไหม?

มิติภายนอกเท่ากันแต่ใช้แทนกันตรง ๆ ไม่ได้ FRP แข็งตึงน้อยกว่า ผนังจึงหนากว่า (5 มม. เทียบกับประมาณ 1.4 มม. ของกล่องเหล็กทั่วไป) และระยะสูงสุดต่างกัน ให้เทียบที่ระยะ ไม่ใช่ที่ขนาด: FRP เทียบเหล็กและไม้

คำถามที่พบบ่อย

แป FRP 50x100 คือรหัสอะไร?

Santiago SF-100: สูง 100 มม. กว้าง 50 มม. ผนัง 5 มม. น้ำหนัก 2.6 กก./ม. ที่แรงลมพื้นฐาน 0.95 kPa รับระยะได้ถึง 3.2 ม. เมื่อระยะแป 660 มม.

แป FRP ยาวเท่าไร?

Santiago FRP ตัดแปแต่ละเส้นตามระยะจันทันของโครงการและเจาะรูล่วงหน้า ความยาวจึงต่างกันตามหลังคา รอยต่ออยู่บนจันทันเสมอ

แป FRP ยาว 6 ม. หนักเท่าไร?

ประมาณ 5.9 กก. สำหรับ SF-60, 16.4 กก. สำหรับ SF-100, 19.9 กก. สำหรับ SF-120 และ 29 กก. สำหรับ SF-200

ต้องการแปสำหรับหลังคาของคุณ?

ส่งระยะจันทัน ประเภทหลังคา และที่ตั้งโครงการ Santiago FRP จะแจ้งขนาดแป จำนวน และใบเสนอราคา
