FRP 각관 중도리 30x60, 40x80, 50x100, 60x120은 Santiago SF-60, SF-80, SF-100, SF-120이며 두께 3~3.5 mm, 0.98~2.36 kg/m입니다. 큰 두 규격 SF-160과 SF-220은 폭 55 mm, 높이 160 또는 220 mm의 2셀 각관으로 서까래 간격 4~6.5 m용입니다.
FRP 중도리 규격은 어떻게 표기하나요?

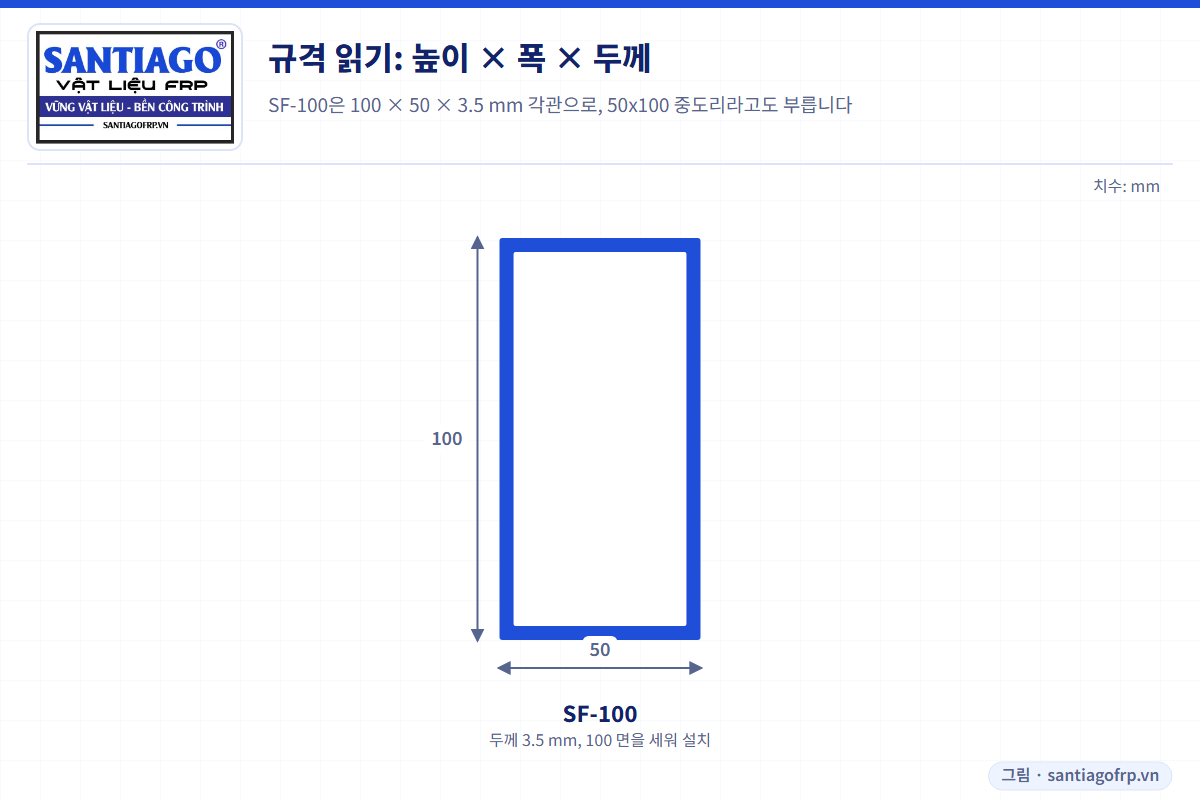

FRP 각관 중도리는 높이, 폭, 두께를 mm로 표기합니다. SF-100은 높이 100 mm, 폭 50 mm, 두께 3.5 mm로 100 × 50 × 3.5라고 쓰며, 50x100 중도리라고 부르기도 합니다. 항상 100 mm 면이 수직이 되게 설치합니다.

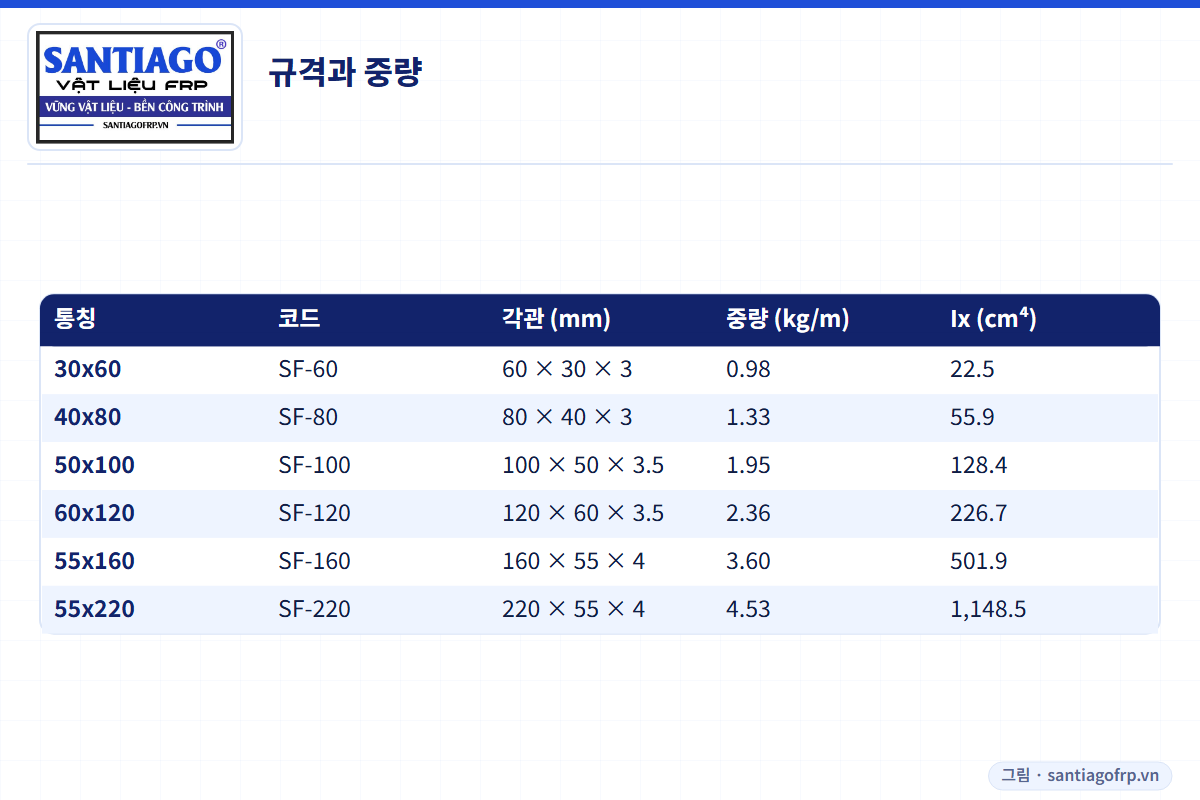

규격별 치수와 중량
| 통칭 | 코드 | 각관 (mm) | 셀 | 중량 (kg/m) | 6 m 1본 | Ix (cm⁴) |
|---|---|---|---|---|---|---|
| 30x60 | SF-60 | 60 × 30 × 3 | 1 | 0.98 | 약 5.9 kg | 22.5 |
| 40x80 | SF-80 | 80 × 40 × 3 | 1 | 1.33 | 약 8 kg | 55.9 |
| 50x100 | SF-100 | 100 × 50 × 3.5 | 1 | 1.95 | 약 11.7 kg | 128.4 |
| 60x120 | SF-120 | 120 × 60 × 3.5 | 1 | 2.36 | 약 14.2 kg | 226.7 |
| 55x160 | SF-160 | 160 × 55 × 4 | 2 | 3.60 | 약 21.6 kg | 501.9 |
| 55x220 | SF-220 | 220 × 55 × 4 | 2 | 4.53 | 약 27 kg | 1,148.5 |
Ix(단면2차모멘트)는 Santiago FRP가 공칭 각관으로 계산한 값이며, 클수록 덜 처집니다.

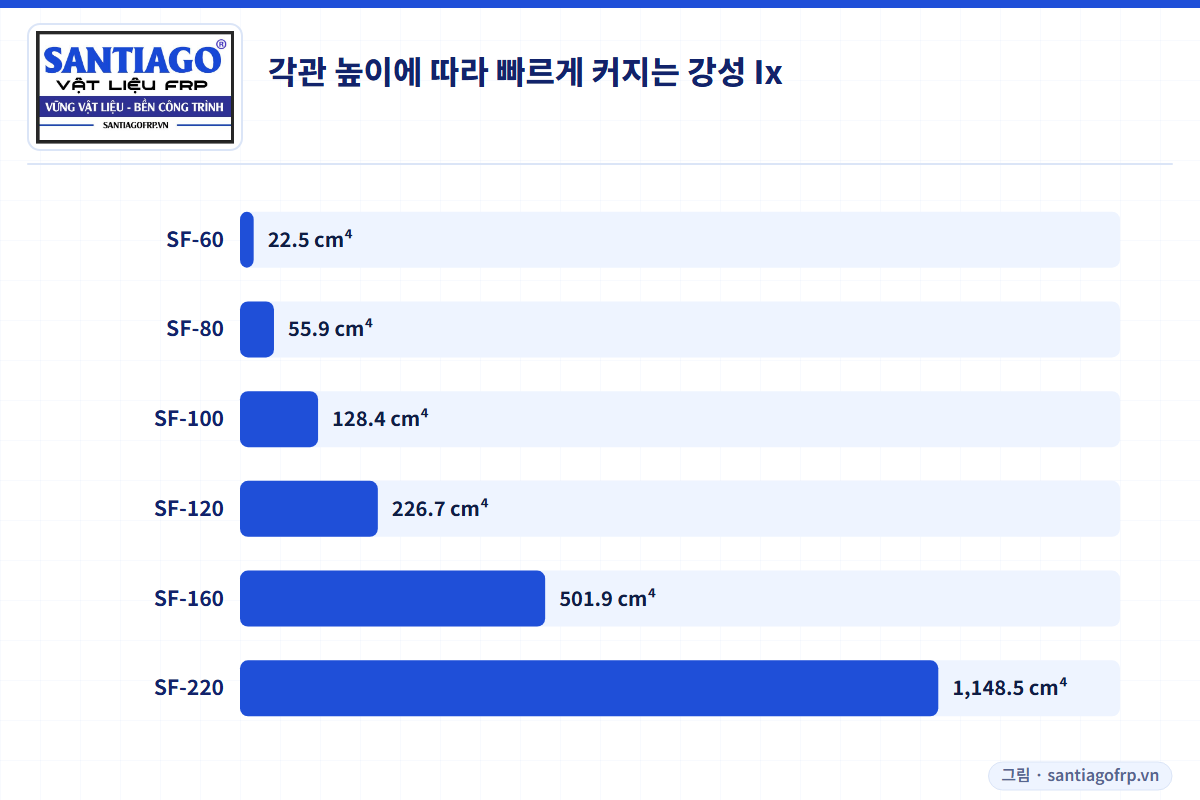

각관이 높을수록 왜 훨씬 멀리 걸치나요?
휨 강성은 높이의 대략 세제곱에 비례해 커집니다. SF-220은 SF-160보다 약 1.3배 무겁지만 Ix는 약 2.3배입니다. FRP 중도리를 항상 세워 설치하는 이유이기도 합니다.

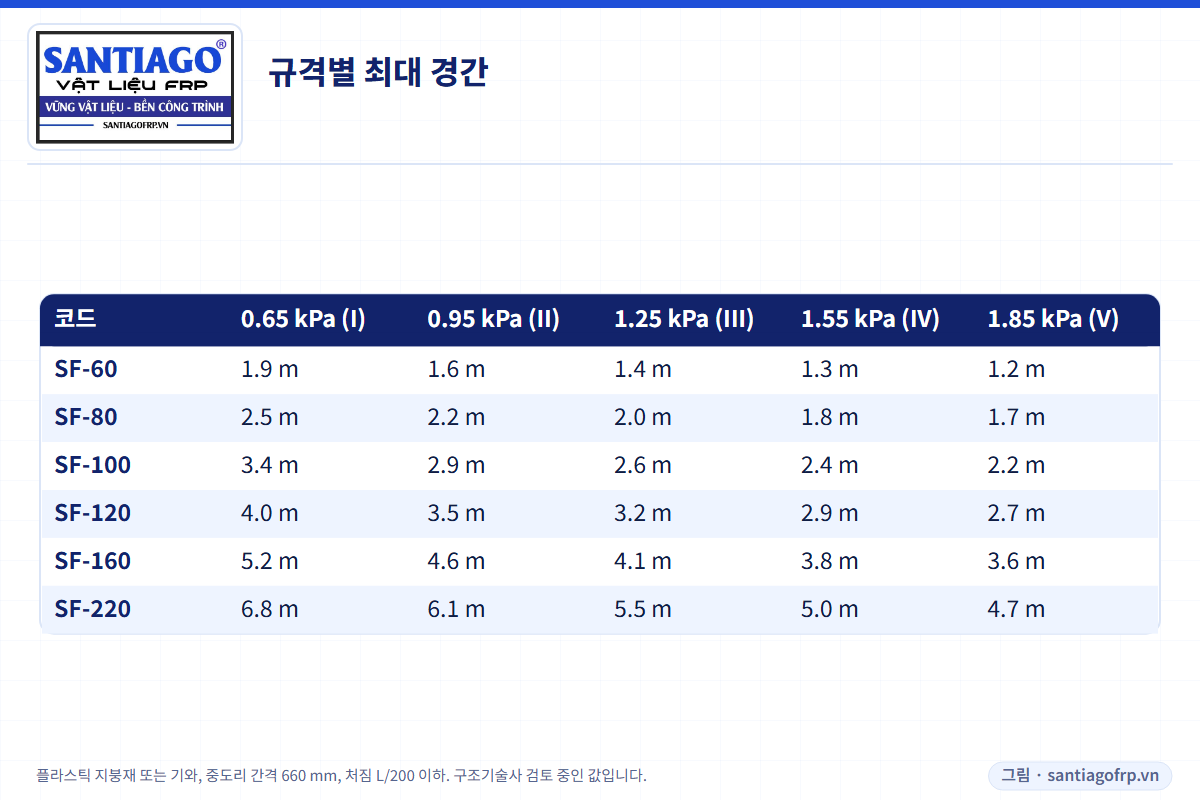

규격별로 얼마나 걸칠 수 있나요?
플라스틱 지붕 시트, 중도리 간격 660 mm, 처짐 L/200 기준 최대 서까래 간격이며, 베트남 풍속 구역의 기본 풍압 W0별로 표시합니다.
| 코드 | 0.65 kPa (I) | 0.95 kPa (II) | 1.25 kPa (III) | 1.55 kPa (IV) | 1.85 kPa (V) |
|---|---|---|---|---|---|
| SF-60 (30x60) | 1.9 m | 1.6 m | 1.4 m | 1.3 m | 1.2 m |
| SF-80 (40x80) | 2.5 m | 2.2 m | 2.0 m | 1.8 m | 1.7 m |
| SF-100 (50x100) | 3.4 m | 2.9 m | 2.6 m | 2.4 m | 2.2 m |
| SF-120 (60x120) | 4.0 m | 3.5 m | 3.2 m | 2.9 m | 2.7 m |
| SF-160 (55x160) | 5.2 m | 4.6 m | 4.1 m | 3.8 m | 3.6 m |
| SF-220 (55x220) | 6.8 m | 6.1 m | 5.5 m | 5.0 m | 4.7 m |
베트남 이외 현장은 설계 풍압과 지붕 형식을 보내 주시면 Santiago FRP가 규격을 검토해 드립니다.
50x100 FRP 중도리는 50x100 철 각관과 같은가요?
외곽 치수는 같지만 1대1로 대체할 수 없습니다. FRP는 강성이 낮아 벽이 더 두껍고(3.5 mm, 일반 철 각관은 약 1.4 mm) 최대 경간도 다릅니다. 치수가 아니라 경간으로 비교하십시오: FRP vs 철 vs 목재.
자주 묻는 질문
50x100 FRP 중도리는 어떤 코드인가요?
Santiago SF-100입니다. 높이 100 mm, 폭 50 mm, 두께 3.5 mm, 1.95 kg/m이며, 기본 풍압 0.95 kPa, 중도리 간격 660 mm에서 2.9 m까지 걸칩니다.
FRP 중도리의 길이는?
Santiago FRP가 프로젝트의 서까래 간격에 맞춰 각각 절단하고 천공하므로 지붕마다 길이가 다릅니다. 이음은 항상 서까래 위에 둡니다.
6 m FRP 중도리는 얼마나 무겁나요?
SF-60은 약 5.9 kg, SF-100은 11.7 kg, SF-120은 14.2 kg, SF-220은 27 kg입니다.
