중도리는 서까래 위에 수평으로 놓여 지붕재를 받치는 부재입니다. FRP 복합소재 중도리는 철이나 목재 대신 유리섬유 강화 플라스틱으로 만들어 녹슬거나 썩지 않습니다. Santiago FRP 중도리는 SF-60부터 SF-220까지 6가지 규격의 중공 각관입니다.

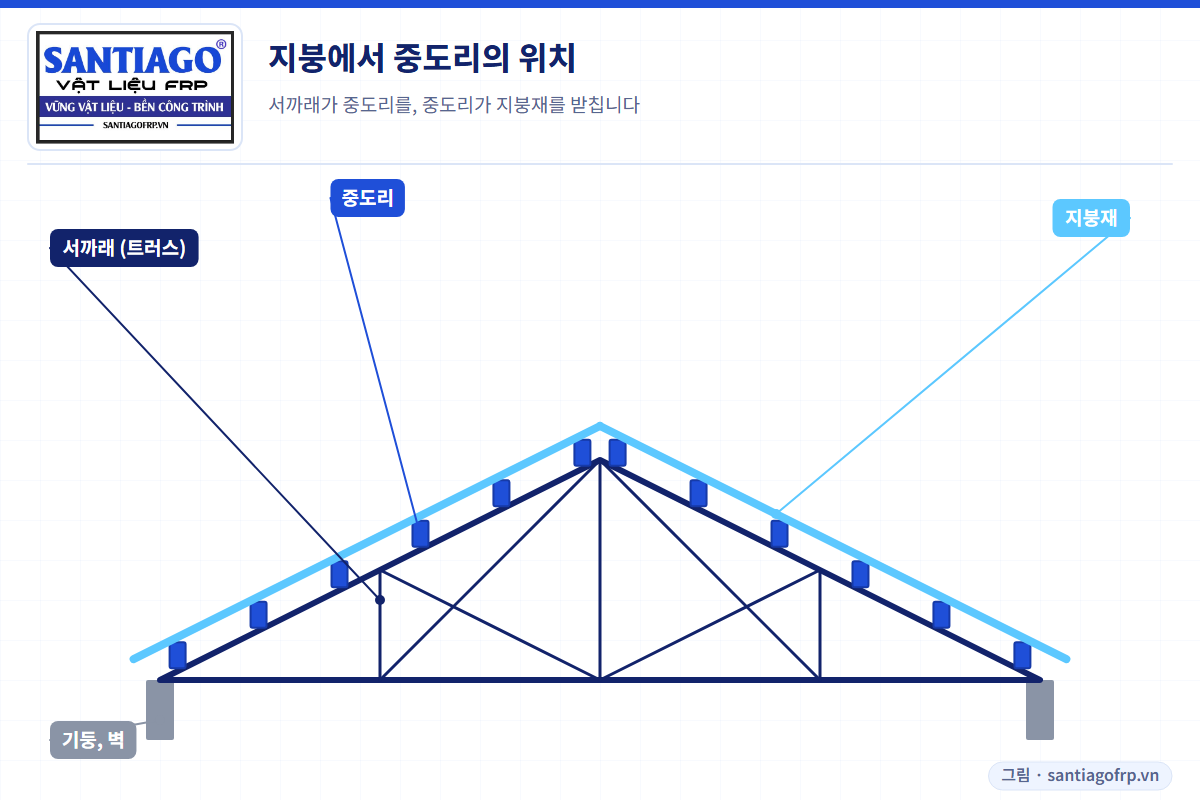

중도리는 지붕의 어디에 있나요?
시트나 플라스틱 기와 지붕은 대부분 세 층입니다. 서까래(또는 트러스)가 건물 길이 방향으로 배치된 주 골조이고, 중도리가 그 위를 가로질러 건물 길이 방향으로 놓이며, 지붕재는 중도리에 피스로 고정됩니다. 두 서까래 사이 거리가 서까래 간격, 경사 방향으로 두 중도리 줄 사이 거리가 중도리 간격이며, 이 두 값이 중도리 규격을 결정합니다.

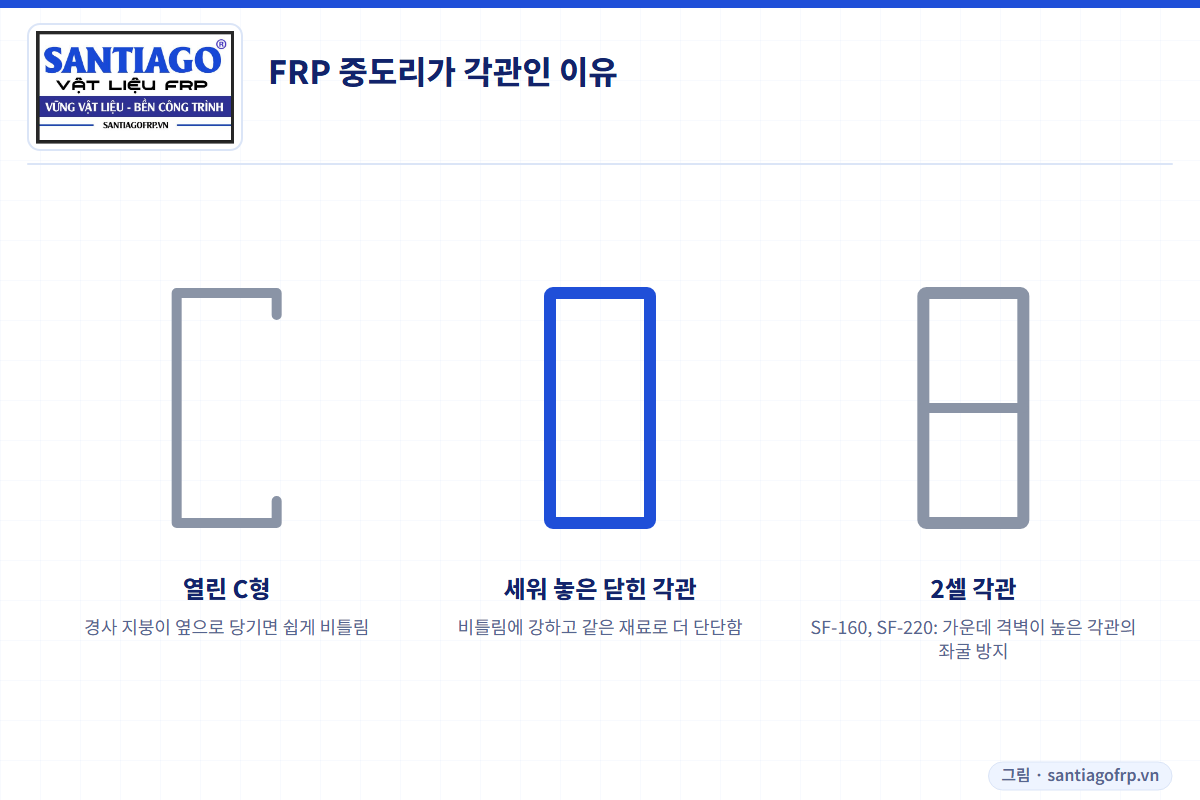

FRP 중도리는 왜 각관인가요?
- 닫힌 각관은 열린 C형강보다 비틀림에 훨씬 강합니다. 경사 지붕에서는 지붕재가 중도리를 옆으로 당겨 C형은 비틀립니다.
- FRP는 철보다 강성이 낮아 같은 재료량으로 가장 강한 형태가 필요하고, 세워 놓은 각관은 휨에 매우 강합니다.
- 볼트가 양쪽 벽을 관통하고 안에 슬리브가 있어 접합부가 튼튼하고 각관이 눌리지 않습니다.
- 윗면이 평평해 지붕재 피스 고정이 쉽습니다.
각관은 항상 긴 변이 수직이 되게 세워 설치합니다. 눕히면 강성이 몇 배 떨어져 처집니다.

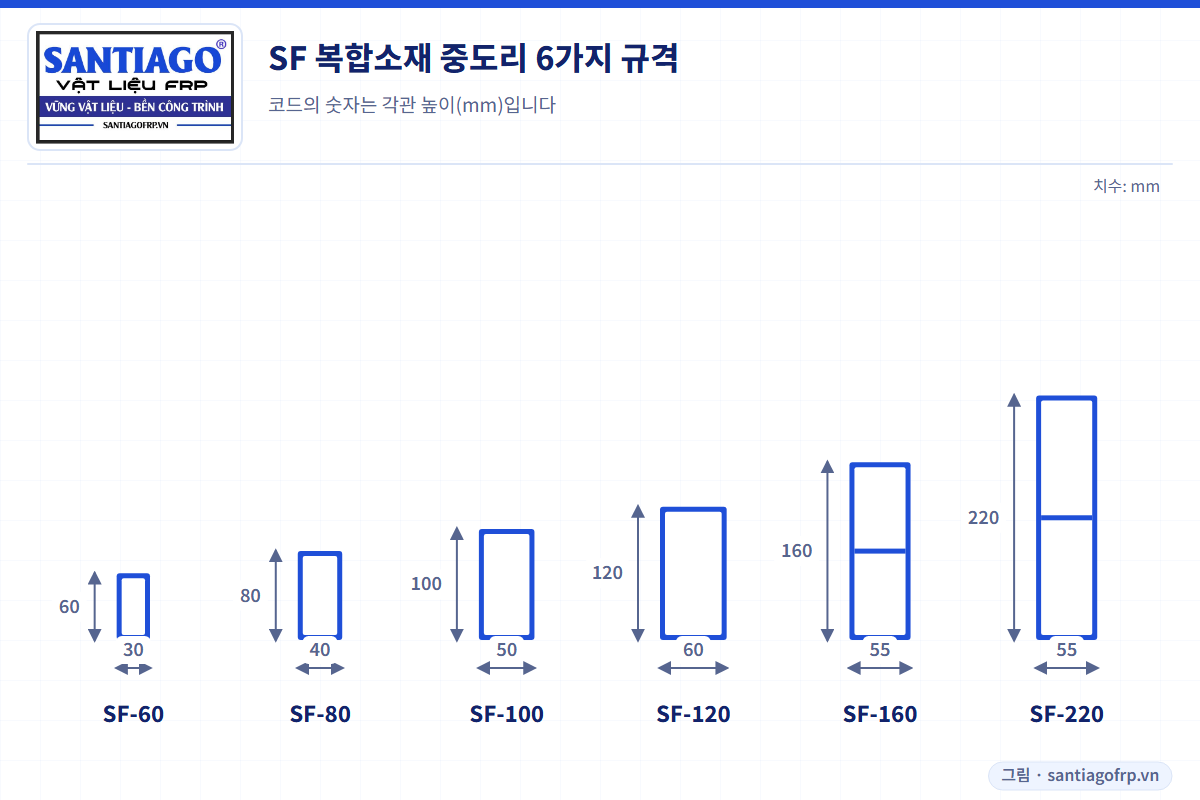

SF 6가지 규격
| 코드 | 각관 (mm) | 셀 | 중량 (kg/m) | 6 m 1본 | 주요 용도 |
|---|---|---|---|---|---|
| SF-60 | 60 × 30 × 3 | 1 | 0.98 | 약 5.9 kg | 베란다, 소형 주택, 서까래 1.2~1.5 m |
| SF-80 | 80 × 40 × 3 | 1 | 1.33 | 약 8 kg | 주택, 소형 창고, 서까래 1.5~2 m |
| SF-100 | 100 × 50 × 3.5 | 1 | 1.95 | 약 11.7 kg | 양계장·양돈장, 서까래 2.5~3 m |
| SF-120 | 120 × 60 × 3.5 | 1 | 2.36 | 약 14.2 kg | 농장, 온실, 서까래 3~4 m |
| SF-160 | 160 × 55 × 4 | 2 | 3.60 | 약 21.6 kg | 공장, 골조 4~5 m |
| SF-220 | 220 × 55 × 4 | 2 | 4.53 | 약 27 kg | 대형 공장, 골조 5~6.5 m |
지붕에 맞는 규격은 서까래 간격과 설계 풍압에 따라 정해지며, 규격별 경간은 FRP 중도리 규격에 있습니다.
중도리와 함께 무엇이 공급되나요?

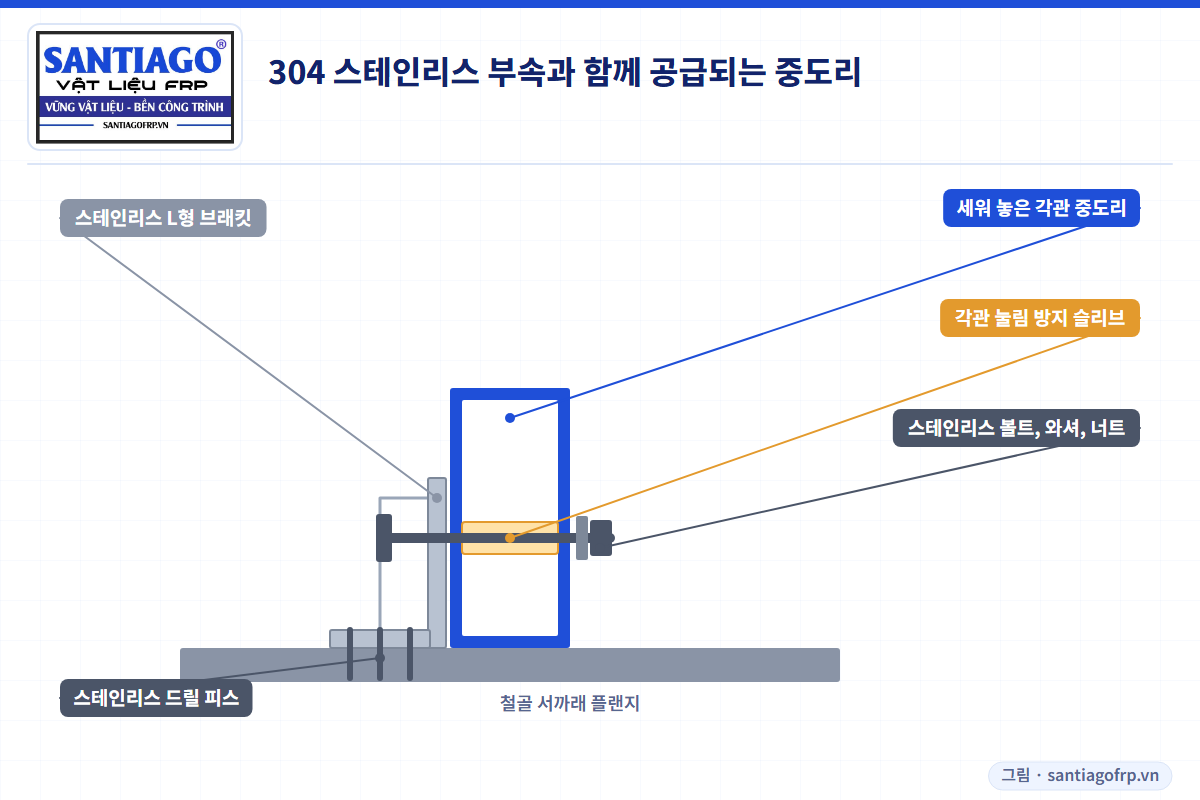

녹슬지 않는 중도리도 일반 철 볼트로 고정하면 접합부에서 망가집니다. Santiago FRP는 규격마다 304 스테인리스 부속(L형 브래킷, 볼트, 너트, 와셔, 눌림 방지 슬리브, 철골 서까래용 드릴 피스, 끝캡)을 함께 공급합니다. 중도리는 길이에 맞게 절단되고 서까래 위치에 미리 천공되어 지붕 위에서 자를 필요가 없습니다.
FRP 중도리는 어디에 쓸 만한가요?
철 중도리가 빨리 망가지는 곳에서 값어치가 있습니다. 암모니아가 있는 축사, 염분이 있는 해안 건물, 새우 양식장, 수산 창고, 습한 온실, 도금 공장, 비료 창고, 폐수처리장 등입니다. 축사 지붕, 해안 지붕, 화학 공장 지붕을 참고하십시오.
필요 없는 곳, 별도 검토가 필요한 곳은?
- 건조한 도시 주택: 아연도금 철 중도리가 더 저렴하고 충분합니다.
- 콘크리트 기와, 점토 기와 같은 무거운 지붕.
- 태양광 패널, 선풍기, 조명을 중도리에 매다는 지붕.
- 서까래 간격 6.5 m 초과.
- 건조기, 굴뚝 같은 강한 열원 근처.
자주 묻는 질문
FRP 복합소재 중도리란?
유리섬유 강화 플라스틱으로 만든 각관형 중도리로, 서까래 위에서 지붕재를 받치며 녹슬거나 썩지 않습니다.
Santiago FRP의 규격은 몇 가지인가요?
6가지입니다. SF-60, SF-80, SF-100, SF-120은 단일 셀 각관, SF-160과 SF-220은 2셀 각관이며, 숫자는 각관 높이(mm)입니다.
FRP 중도리는 왜 C형이 아니라 각관인가요?
닫힌 각관은 열린 C형보다 비틀림에 강하고 같은 재료량에서 휨 강성이 커서, 철보다 강성이 낮은 FRP에 중요합니다.
FRP 중도리는 세워서 설치하나요, 눕혀서 설치하나요?
긴 변을 수직으로 세워 설치합니다. 눕히면 강성이 몇 배 떨어져 처집니다.
