母屋は垂木の上に水平に載せて屋根材を支える部材です。FRP複合材の母屋は鋼や木の代わりにガラス繊維強化プラスチックで作るため、錆びず腐りません。Santiago FRPの母屋はSF-60からSF-220までの6サイズの中空角形材です。
母屋は屋根のどこにありますか？

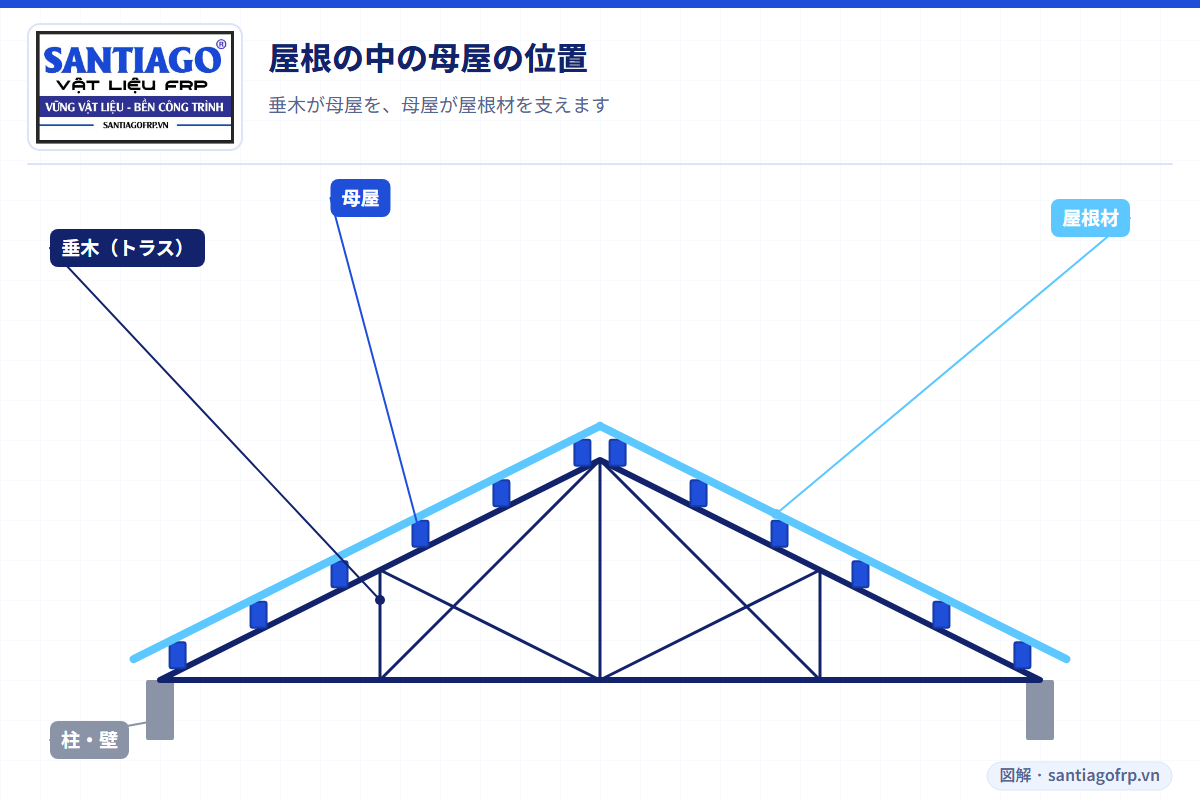

屋根材や樹脂瓦の屋根の多くは3層です。垂木（またはトラス）が建物の長さ方向に並ぶ主骨組みで、母屋がその上を横切って建物の長さ方向に走り、屋根材は母屋にビスで留めます。隣り合う垂木の距離が垂木間隔、勾配方向の母屋の列の距離が母屋間隔で、この2つの値が母屋のサイズを決めます。

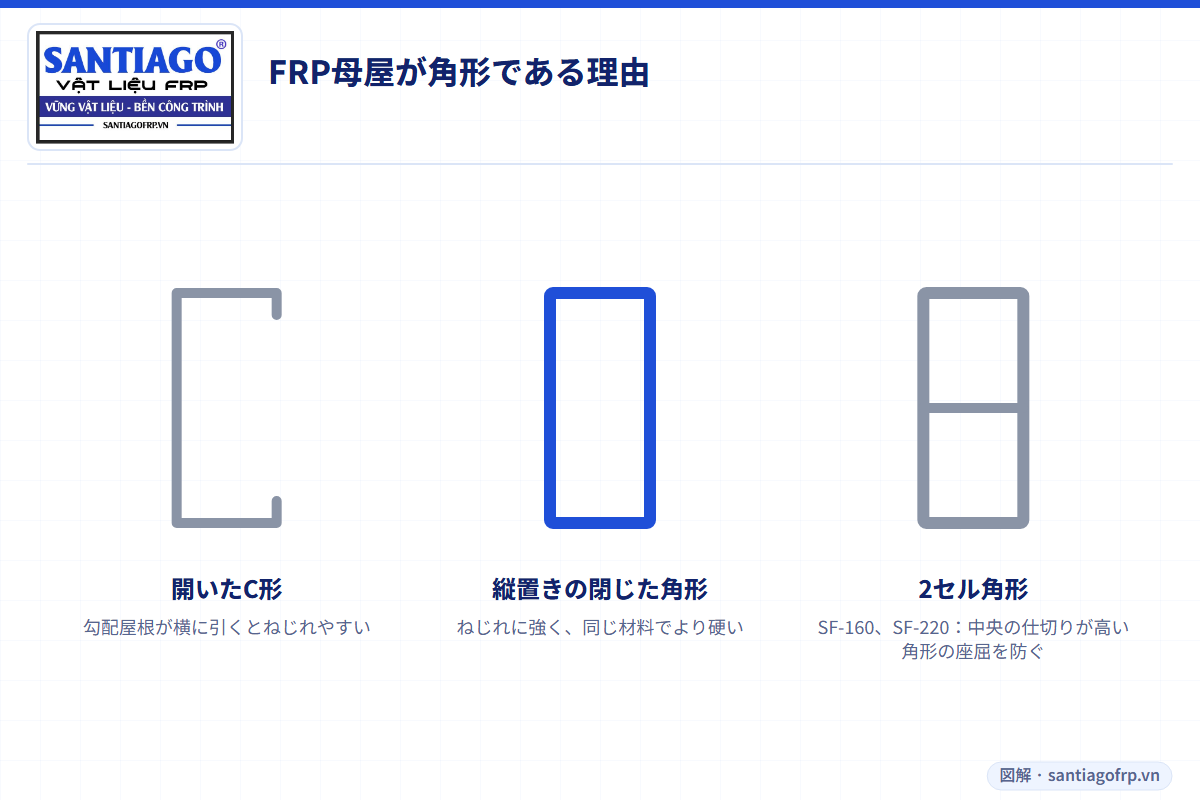

FRP母屋はなぜ角形なのですか？
- 閉じた角形は開いたC形よりねじれにはるかに強いです。勾配屋根では屋根材が母屋を横に引き、C形はねじれます。
- FRPは鋼より剛性が低いため、使う材料に対して最も剛性の高い形が必要で、縦に置いた角形は曲げに非常に強いです。
- ボルトが両側の壁を貫通し、内部にスリーブがあるので接合部が強く、角形がつぶれません。
- 上面が平らで屋根材をビス留めしやすいです。
角形材は必ず長辺を縦にして設置します。横に寝かせると剛性が数分の一に落ち、たわみます。

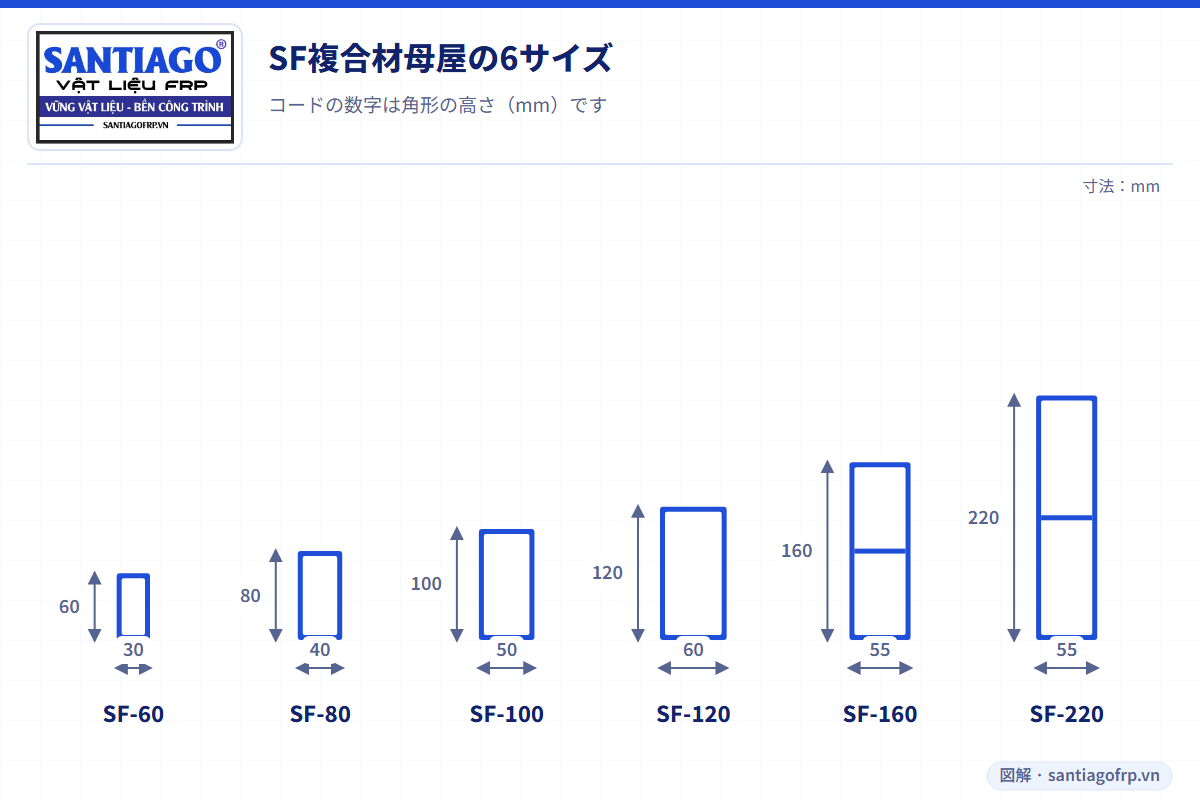

SFの6サイズ
| コード | 断面 (mm) | セル | 重量 (kg/m) | 6 m 1本 | 主な用途 |
|---|---|---|---|---|---|
| SF-60 | 60 × 30 × 3 | 1 | 0.98 | 約5.9 kg | ベランダ、小住宅、垂木1.2〜1.5 m |
| SF-80 | 80 × 40 × 3 | 1 | 1.33 | 約8 kg | 住宅、小型倉庫、垂木1.5〜2 m |
| SF-100 | 100 × 50 × 3.5 | 1 | 1.95 | 約11.7 kg | 養鶏場・養豚場、垂木2.5〜3 m |
| SF-120 | 120 × 60 × 3.5 | 1 | 2.36 | 約14.2 kg | 農場、温室、垂木3〜4 m |
| SF-160 | 160 × 55 × 4 | 2 | 3.60 | 約21.6 kg | 工場、骨組み4〜5 m |
| SF-220 | 220 × 55 × 4 | 2 | 4.53 | 約27 kg | 大型工場、骨組み5〜6.5 m |
屋根に合うサイズは垂木間隔と設計風圧で決まります。サイズごとのスパンはFRP母屋のサイズをご覧ください。
母屋には何が付属しますか？

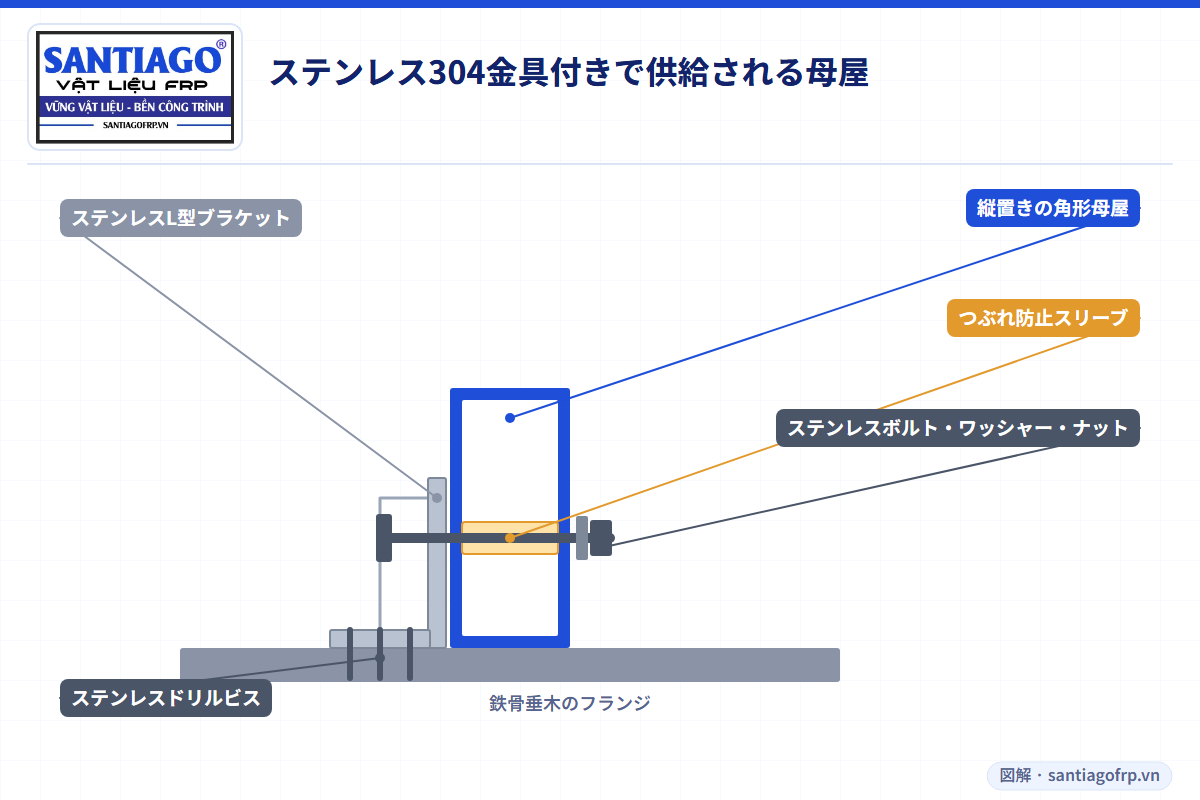

錆びない母屋でも普通の鋼製ボルトで留めると接合部から傷みます。Santiago FRPはサイズごとにステンレス304金具（L型ブラケット、ボルト、ナット、ワッシャー、つぶれ防止スリーブ、鉄骨垂木用ドリルビス、エンドキャップ）を付けて供給します。母屋は所定の長さに切断し垂木位置に穴をあけてあるので、屋根の上で切る必要はありません。
FRP母屋を使う価値があるのはどこ？
鋼製母屋がすぐ傷む場所で価値があります。アンモニアのある畜舎、塩害のある沿岸の建物、エビ養殖池、水産倉庫、湿度の高い温室、めっき工場、肥料倉庫、排水処理場などです。畜舎の屋根、沿岸の屋根、化学工場の屋根をご覧ください。
不要な場所、個別の検討が必要な場所は？
- 乾燥した市街地の住宅：亜鉛めっき鋼の母屋のほうが安く、十分に機能します。
- コンクリート瓦や粘土瓦などの重い屋根。
- 太陽光パネル、扇風機、照明を母屋から吊る屋根。
- 垂木間隔6.5 m超。
- 乾燥機や煙突などの強い熱源の近く。
よくある質問
FRP複合材の母屋とは？
ガラス繊維強化プラスチック製の角形母屋で、垂木の上で屋根材を支え、錆びず腐りません。
Santiago FRPのサイズはいくつありますか？
6サイズです。SF-60、SF-80、SF-100、SF-120は1セル、SF-160とSF-220は2セルの角形で、数字は角形の高さ（mm）です。
FRP母屋はなぜC形ではなく角形なのですか？
閉じた角形は開いたC形よりねじれに強く、同じ材料量で曲げ剛性が高いからです。鋼より剛性の低いFRPではこれが重要です。
FRP母屋は縦置きですか、横置きですか？
長辺を縦にして設置します。横に寝かせると剛性が数分の一に落ち、たわみます。
