FRP角形母屋30x60、40x80、50x100、60x120はSantiagoのSF-60、SF-80、SF-100、SF-120で、肉厚3〜3.5 mm、0.98〜2.36 kg/mです。大きい2サイズSF-160とSF-220は幅55 mm、高さ160または220 mmの2セル角形で、垂木間隔4〜6.5 m用です。
FRP母屋のサイズはどう表記しますか？

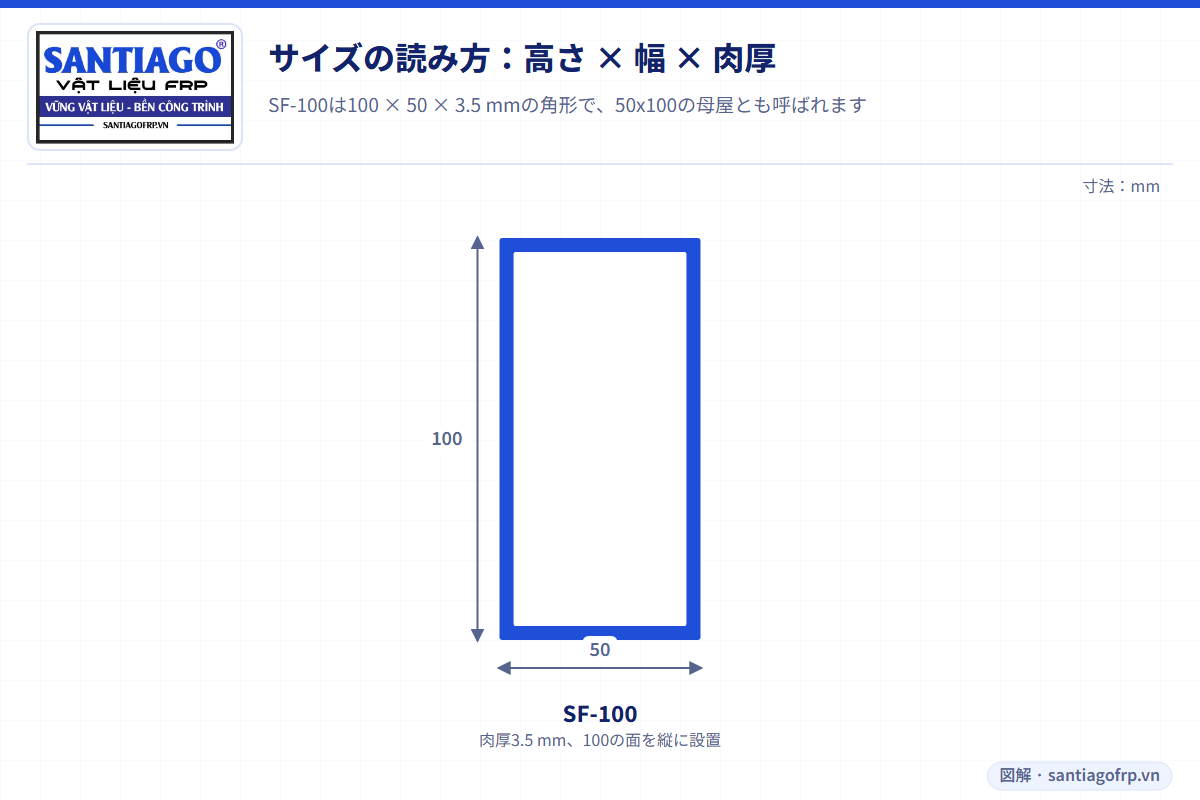

FRP角形母屋は高さ、幅、肉厚をmmで表記します。SF-100は高さ100 mm、幅50 mm、肉厚3.5 mmで100 × 50 × 3.5と書き、50x100の母屋と呼ばれることもあります。常に100 mmの面を縦にして設置します。

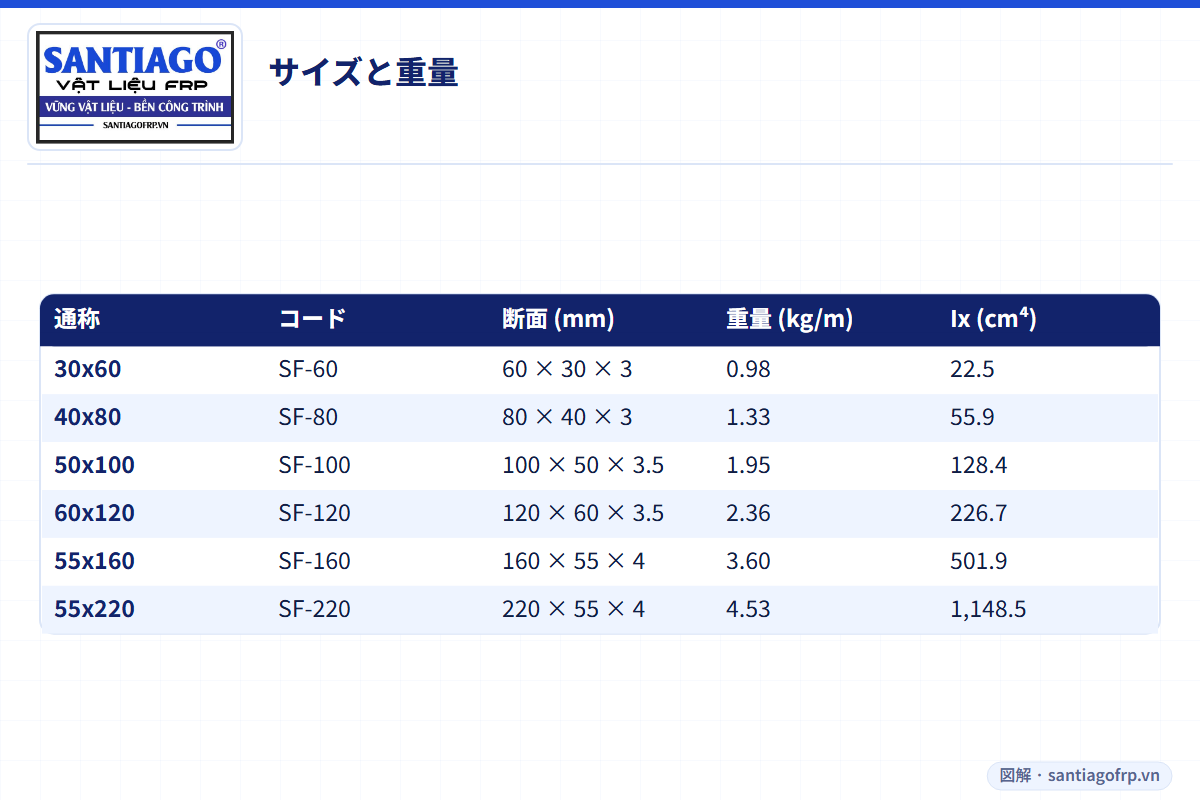

サイズごとの寸法と重量
| 通称 | コード | 断面 (mm) | セル | 重量 (kg/m) | 6 m 1本 | Ix (cm⁴) |
|---|---|---|---|---|---|---|
| 30x60 | SF-60 | 60 × 30 × 3 | 1 | 0.98 | 約5.9 kg | 22.5 |
| 40x80 | SF-80 | 80 × 40 × 3 | 1 | 1.33 | 約8 kg | 55.9 |
| 50x100 | SF-100 | 100 × 50 × 3.5 | 1 | 1.95 | 約11.7 kg | 128.4 |
| 60x120 | SF-120 | 120 × 60 × 3.5 | 1 | 2.36 | 約14.2 kg | 226.7 |
| 55x160 | SF-160 | 160 × 55 × 4 | 2 | 3.60 | 約21.6 kg | 501.9 |
| 55x220 | SF-220 | 220 × 55 × 4 | 2 | 4.53 | 約27 kg | 1,148.5 |
Ix（断面二次モーメント）はSantiago FRPが公称断面で計算した値で、大きいほどたわみにくくなります。

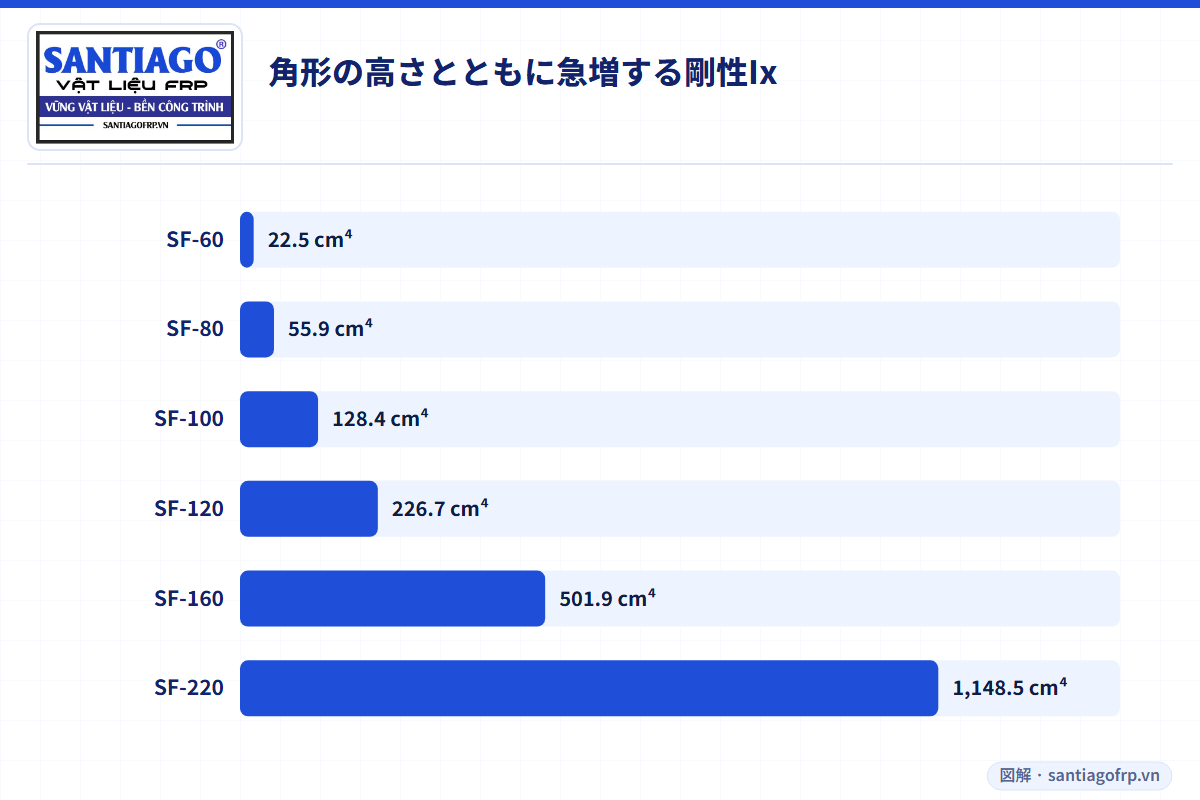

背の高い角形ほどなぜずっと遠くまで渡れるのですか？
曲げ剛性はおおよそ高さの3乗に比例して大きくなります。SF-220はSF-160より約1.3倍重いだけですが、Ixは約2.3倍です。FRP母屋を常に縦置きにする理由でもあります。

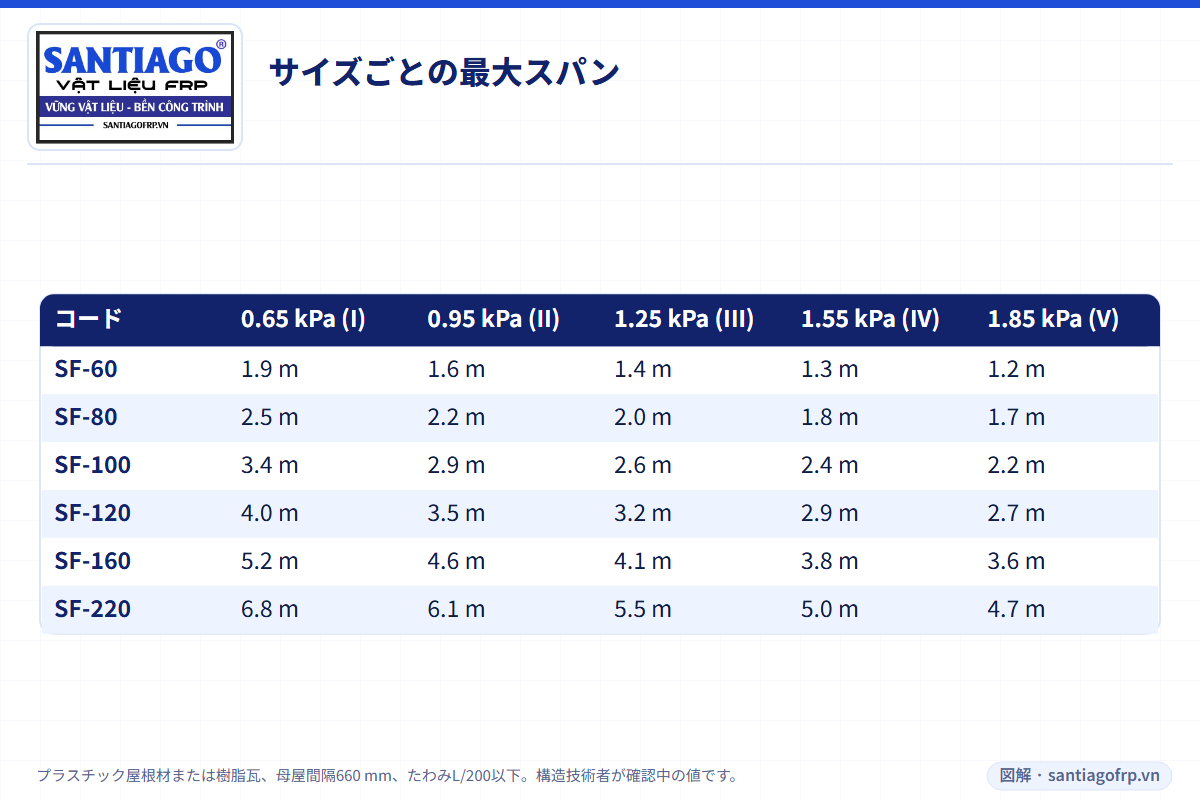

サイズごとにどこまで渡れますか？
プラスチック屋根材、母屋間隔660 mm、たわみL/200での最大垂木間隔を、ベトナムの風速区域の基本風圧W0ごとに示します。
| コード | 0.65 kPa (I) | 0.95 kPa (II) | 1.25 kPa (III) | 1.55 kPa (IV) | 1.85 kPa (V) |
|---|---|---|---|---|---|
| SF-60 (30x60) | 1.9 m | 1.6 m | 1.4 m | 1.3 m | 1.2 m |
| SF-80 (40x80) | 2.5 m | 2.2 m | 2.0 m | 1.8 m | 1.7 m |
| SF-100 (50x100) | 3.4 m | 2.9 m | 2.6 m | 2.4 m | 2.2 m |
| SF-120 (60x120) | 4.0 m | 3.5 m | 3.2 m | 2.9 m | 2.7 m |
| SF-160 (55x160) | 5.2 m | 4.6 m | 4.1 m | 3.8 m | 3.6 m |
| SF-220 (55x220) | 6.8 m | 6.1 m | 5.5 m | 5.0 m | 4.7 m |
ベトナム国外の現場は、設計風圧と屋根の形式をお送りいただければSantiago FRPがサイズを確認します。
50x100のFRP母屋は50x100の鋼製角パイプと同じですか？
外形寸法は同じですが、1対1では置き換えられません。FRPは剛性が低いので壁が厚く（3.5 mm、一般的な鋼製角パイプは約1.4 mm）、最大スパンも異なります。寸法ではなくスパンで比べてください：FRP・鋼・木材の比較。
よくある質問
50x100のFRP母屋はどのコードですか？
SantiagoのSF-100です。高さ100 mm、幅50 mm、肉厚3.5 mm、1.95 kg/mで、基本風圧0.95 kPa、母屋間隔660 mmで2.9 mまで渡れます。
FRP母屋の長さは？
Santiago FRPがプロジェクトの垂木間隔に合わせて1本ずつ切断・穴あけするので、屋根ごとに長さが異なります。継ぎ目は常に垂木の上に置きます。
6 mのFRP母屋はどのくらいの重さですか？
SF-60は約5.9 kg、SF-100は11.7 kg、SF-120は14.2 kg、SF-220は27 kgです。
