玻璃钢檩条规格 30x60 至 60x200:尺寸、重量、刚度和跨度

作者: Mr Quyền - Santiago · 更新 07/10/2026 · Santiago FRP

玻璃钢方管檩条 30x60、40x80、50x100 和 60x120 即 Santiago SF-60、SF-80、SF-100 和 SF-120,壁厚3 – 5 mm,重0.92 – 3.32 kg/m。两个大规格 SF-160 和 SF-200 为宽60 mm、高160或200 mm、壁厚5 mm 的方管,用于4 – 6.5 m 的屋架间距。

玻璃钢檩条规格怎么标注?

玻璃钢方管檩条按高度、宽度和壁厚(mm)标注。SF-100 高100 mm、宽50 mm、壁厚5 mm,写作 100 × 50 × 5,很多人叫它 50x100 檩条。安装时100 mm 的一面始终竖直。

标出高100、宽50、壁厚5 mm 的 SF-100 截面
示意图:规格读法:高 × 宽 × 壁厚

各规格的尺寸和重量

俗称型号方管 (mm)腔数重量 (kg/m)6 m 单根Ix (cm⁴)
30x60SF-6060 × 30 × 310.92约5.5 kg22.5
40x80SF-8080 × 40 × 311.32约8 kg55.9
50x100SF-100100 × 50 × 512.6约15.6 kg173.7
60x120SF-120120 × 60 × 513.32约19.9 kg309.4
60x160SF-160160 × 60 × 514.10约24.6 kg641.8
60x200SF-200200 × 60 × 514.88约29 kg1,142.1

Ix(截面惯性矩)由 Santiago FRP 按公称截面计算,数值越大檩条越不容易下垂。

六种玻璃钢檩条的尺寸、重量和刚度 Ix 表
示意图:规格与重量

为什么方管越高跨度就大得多?

抗弯刚度大致与高度的三次方成正比。SF-200 只比 SF-160 重约1.2倍,Ix 却约为其1.8倍。这也是玻璃钢檩条必须竖放安装的原因。

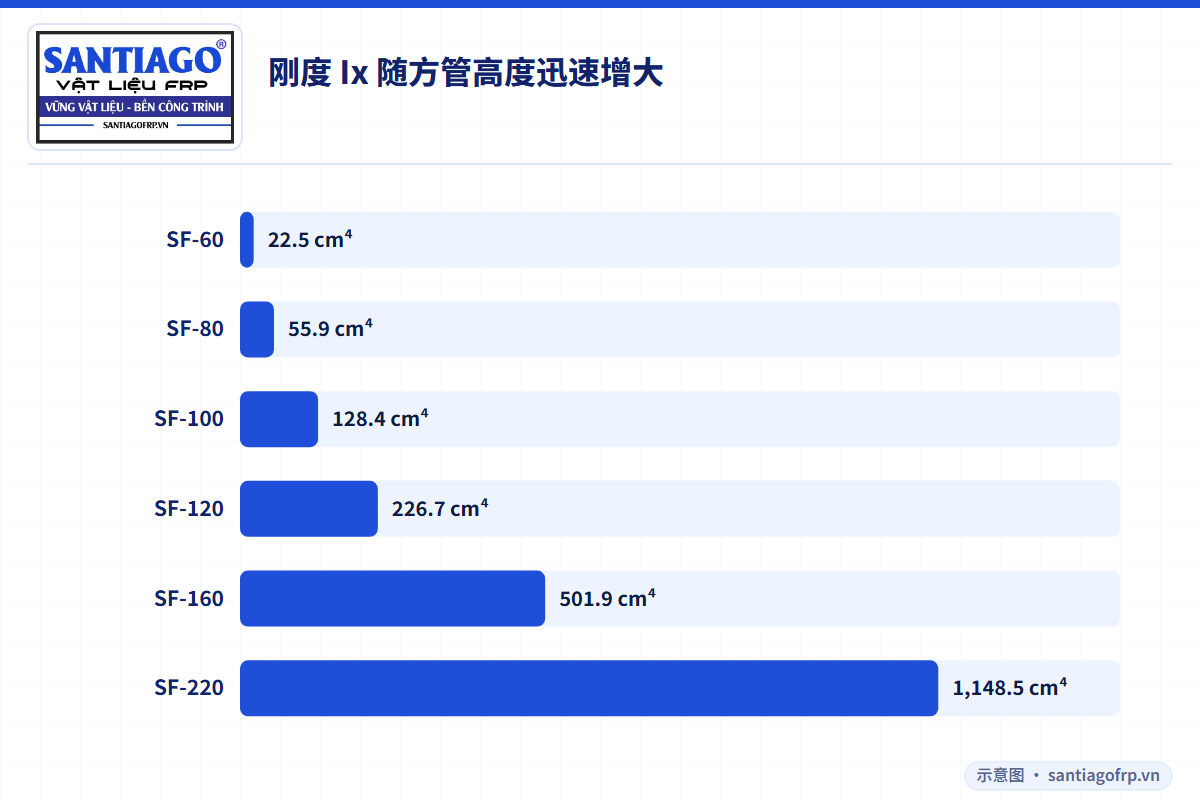

六种玻璃钢檩条截面惯性矩 Ix 柱状图
示意图:刚度 Ix 随方管高度迅速增大

各规格能跨多远?

塑料屋面板、檩条间距660 mm、挠度 L/200 时的最大屋架间距,按越南风压分区的基本风压 W0 列出:

型号0.65 kPa (I)0.95 kPa (II)1.25 kPa (III)1.55 kPa (IV)1.85 kPa (V)
SF-60 (30x60)1.9 m1.6 m1.4 m1.3 m1.2 m
SF-80 (40x80)2.5 m2.2 m2.0 m1.8 m1.7 m
SF-100 (50x100)3.7 m3.2 m2.9 m2.7 m2.5 m
SF-120 (60x120)4.5 m3.9 m3.5 m3.2 m3.0 m
SF-160 (60x160)5.6 m5.0 m4.5 m4.1 m3.9 m
SF-200 (60x200)6.8 m6.1 m5.5 m5.0 m4.7 m

越南以外的项目,请发来设计风压和屋面形式,Santiago FRP 会为您核对规格。

按风压分区列出六种玻璃钢檩条最大屋架间距的表
示意图:各规格的最大跨度

50x100 玻璃钢檩条和 50x100 钢方管一样吗?

外形尺寸相同,但不能一对一替换。玻璃钢刚度较低,所以壁更厚(5 mm,普通钢方管约1.4 mm),最大跨度也不同。请按跨度而不是按尺寸比较:玻璃钢、钢、木材对比。

常见问题

50x100 玻璃钢檩条是哪个型号?

Santiago SF-100:高100 mm、宽50 mm、壁厚5 mm、2.6 kg/m,基本风压0.95 kPa、檩条间距660 mm 时可跨3.2 m。

玻璃钢檩条有多长?

Santiago FRP 按项目的屋架间距逐根切割并预先钻孔,所以长度因屋面而异。接头总是落在屋架上。

6 m 长的玻璃钢檩条有多重?

SF-60 约5.5 kg,SF-100 约15.6 kg,SF-120 约19.9 kg,SF-200 约29 kg。

需要适合您屋面的檩条吗?

请发来屋架间距、屋面类型和项目地点,Santiago FRP 会回复檩条规格、数量和报价。
