Bố trí xà gồ mái tôn là chia các hàng xà gồ trên mỗi mặt mái theo bốn quy tắc: một hàng sát đỉnh để bắt úp nóc, một hàng ở mép mái, các hàng giữa chia đều không vượt khoảng cách tối đa của tấm lợp, chỗ nối so le và luôn nằm trên vì kèo. Dải khoảng 1,5 m dọc mép mái nên đặt dày hơn hoặc dùng cỡ lớn hơn.
Các hàng xà gồ trên một mặt mái đặt thế nào?
Các hàng xà gồ trên một mặt mái đặt theo vị trí và công dụng của từng hàng: Trên mái vòm, các hàng chia theo chiều dài cung, xem bài xà gồ mái vòm.
| Vị trí | Cách đặt | Lý do |
|---|---|---|
| Hàng sát đỉnh | Sát nóc mái, mỗi mặt một hàng | Bắt vít đầu tấm tôn và tấm úp nóc |
| Các hàng giữa | Chia đều, không vượt khoảng cách tối đa của tấm lợp | Tấm lợp không võng giữa hai hàng |
| Hàng mép | Gần mép tường hoặc mép kèo, phần tôn đua theo giới hạn của hãng tôn | Giữ chân tấm tôn, chỗ gió hút mạnh |
| Dải 1,5 m dọc mép, góc, đầu hồi | Đặt dày hơn hoặc tăng một cỡ | Gió hút ở đây mạnh hơn giữa mái |

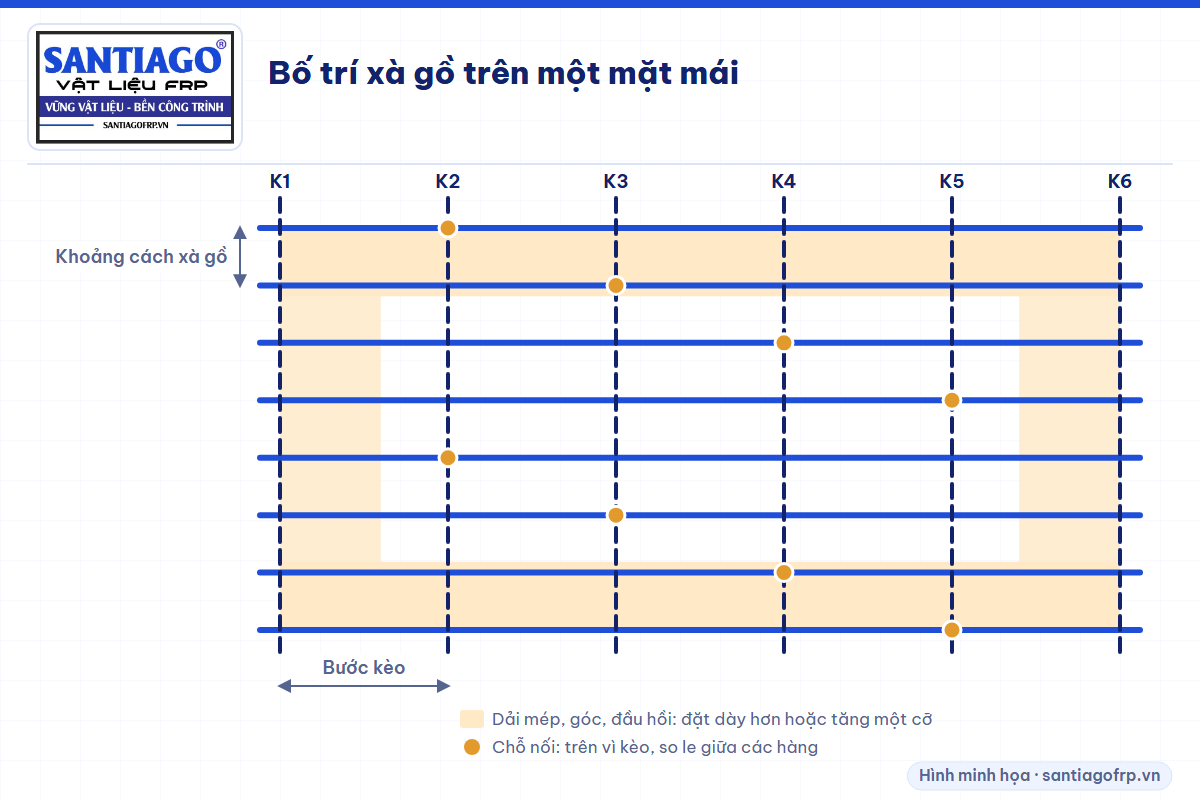

[ẢNH – thêm sau: mặt bằng xà gồ một mái tôn hai dốc, ghi hàng đỉnh, hàng mép, chỗ nối]

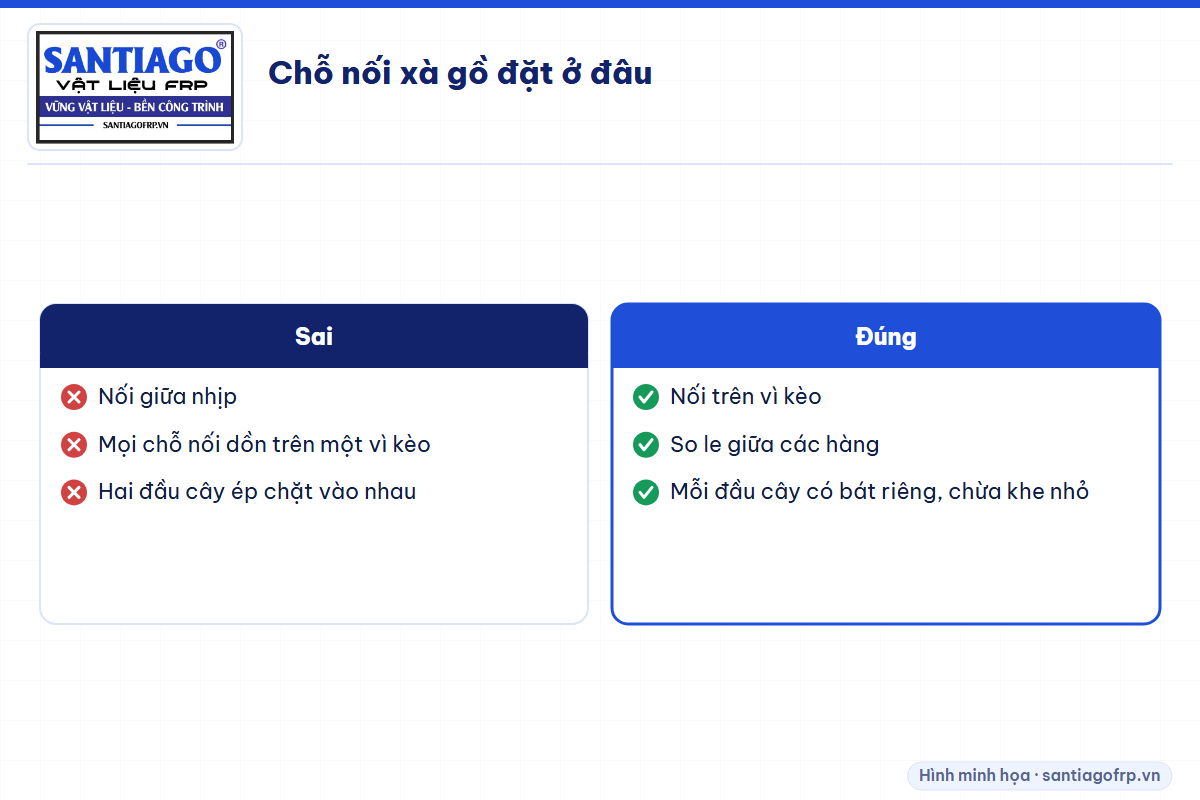

Chỗ nối xà gồ đặt ở đâu?
Chỗ nối hai cây xà gồ luôn đặt trên vì kèo, không đặt giữa nhịp, và so le giữa các hàng. Nếu tất cả chỗ nối dồn trên cùng một vì kèo thì vì kèo đó có một đường yếu chạy suốt mặt mái. Mỗi đầu cây có bát và bu lông riêng, hai đầu cách nhau một khe nhỏ. Khi nào cần thêm ty giằng giữa các hàng xà gồ xem bài giằng xà gồ.
Xà gồ ở đầu hồi xử lý thế nào?
Xà gồ ở đầu hồi thường đua ra khỏi vì kèo hoặc tường đầu hồi để đỡ phần mái chìa. Đoạn đua nên ngắn và được bịt đầu; muốn đua dài thì gửi bản vẽ để tính, vì đầu hồi là chỗ gió giật mạnh. Đầu cây đua luôn có nắp bịt để chim, chuột không chui vào hộp. Mái nhiều mặt dốc như mái Nhật, mái Thái xem cách bố trí ở bài xà gồ mái Nhật, mái Thái.

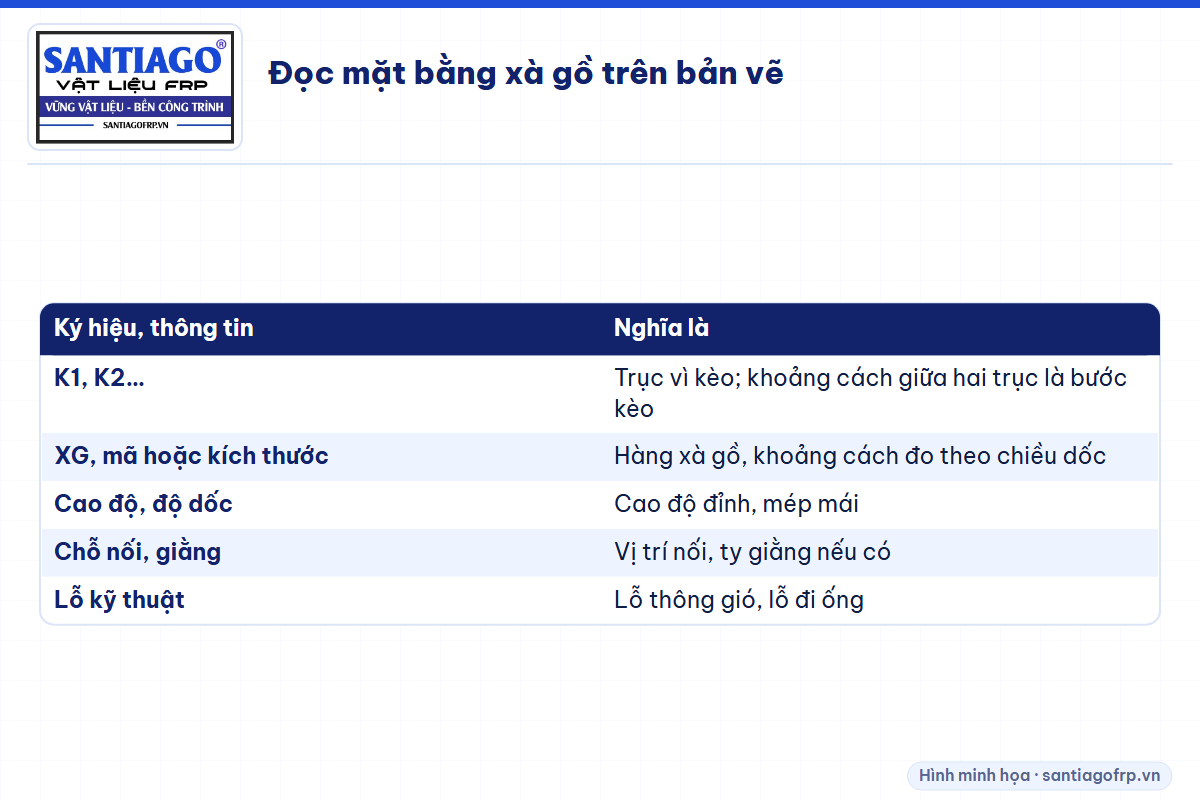

Đọc mặt bằng xà gồ trên bản vẽ thế nào?
Mặt bằng xà gồ là hình nhìn từ trên xuống, thể hiện vị trí từng hàng xà gồ trên các vì kèo. Trên bản vẽ thường có: Hai mẫu mặt bằng xà gồ có đủ kích thước ở bài bản vẽ mặt bằng xà gồ mái tôn.
- Trục vì kèo đánh số hoặc chữ (K1, K2…) và khoảng cách giữa chúng, tức bước kèo.
- Các hàng xà gồ ký hiệu XG kèm mã hoặc kích thước, khoảng cách giữa các hàng đo theo chiều dốc.
- Cao độ đỉnh, mép mái và độ dốc.
- Vị trí chỗ nối, giằng xà gồ (nếu có), lỗ thông gió, lỗ kỹ thuật.
Gửi mặt bằng xà gồ cho Santiago là đủ để tính số mét, số bộ liên kết và cắt, khoan sẵn đúng vị trí kèo. Chưa có bản vẽ thì gửi ảnh mái, bước kèo, chiều dài nhà và độ dốc.

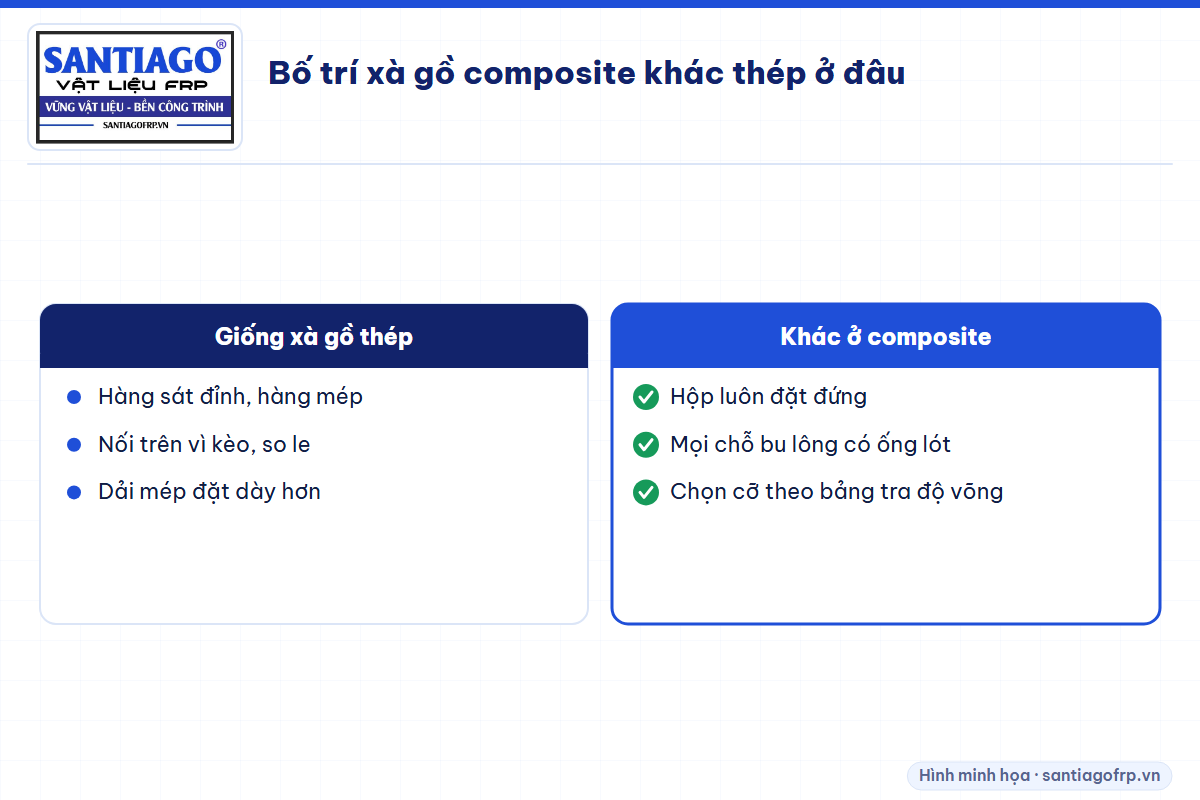

Bố trí xà gồ composite có gì khác xà gồ thép?
Bố trí xà gồ composite giống xà gồ thép về hàng đỉnh, hàng mép và chỗ nối, chỉ khác ba điểm: hộp đặt đứng, mọi chỗ bu lông có ống lót, và cỡ chọn theo bảng tra độ võng chứ không theo cỡ xà gồ thép cũ. Xem cách chọn cỡ xà gồ composite và gió bão tốc mái bắt đầu từ đâu.
Câu hỏi thường gặp
Bố trí xà gồ mái tôn thế nào cho đúng?
Đặt một hàng sát đỉnh, một hàng ở mép mái, các hàng giữa chia đều không vượt khoảng cách tối đa của tấm lợp, chỗ nối so le trên vì kèo, và đặt dày hơn ở dải 1,5 m dọc mép mái.
Mặt bằng xà gồ mái tôn là gì?
Mặt bằng xà gồ là bản vẽ nhìn từ trên xuống, thể hiện vị trí các hàng xà gồ trên vì kèo, bước kèo, khoảng cách các hàng, chỗ nối và giằng.
Nối xà gồ ở đâu?
Luôn nối trên vì kèo, không nối giữa nhịp, và so le giữa các hàng để chỗ nối không dồn trên cùng một vì kèo.
