Xà gồ chữ C và chữ Z là thép cán nguội tiết diện hở, xà gồ hộp là tiết diện kín. Xà gồ Z có thể đặt chồng đầu lên nhau ở vì kèo để chạy liên tục, hợp nhà xưởng nhiều nhịp; xà gồ C dễ lắp cho nhịp vừa; xà gồ hộp chịu xoắn tốt nhất. Xà gồ composite Santiago làm hình hộp vì composite mềm hơn thép.
Xà gồ C, Z và hộp khác nhau thế nào?
Ba loại xà gồ khác nhau ở hình tiết diện, khả năng chịu xoắn, cách nối và cách chống rỉ: Bài tổng quan về năm loại xà gồ lợp mái: xà gồ là gì.

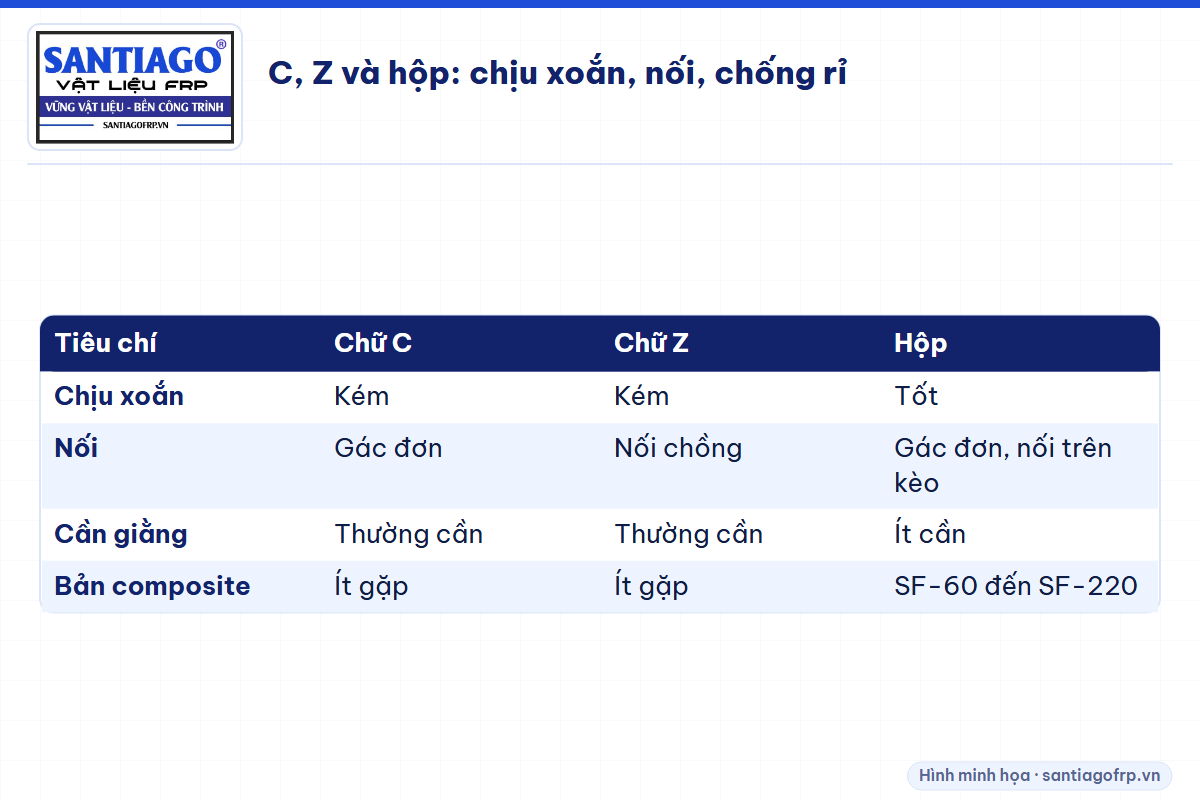

| Tiêu chí | Xà gồ chữ C | Xà gồ chữ Z | Xà gồ hộp |
|---|---|---|---|
| Tiết diện | Hở, hình chữ C có mép gập | Hở, hai cánh lệch hai phía | Kín, hình chữ nhật |
| Chịu xoắn | Kém | Kém | Tốt |
| Nối | Bu lông qua bản mã hoặc bát, thường gác đơn | Nối chồng đầu lên nhau ở vì kèo, chạy liên tục | Bát và bu lông, gác đơn hoặc nối trên vì kèo |
| Cần giằng | Thường cần | Thường cần | Ít cần |
| Chống rỉ (thép) | Mạ kẽm hoặc nhôm kẽm, mép cắt dễ rỉ | Như chữ C | Rỉ cả mặt trong hộp, khó sơn |
| Bản composite | Ít gặp | Ít gặp | Dòng SF-60 đến SF-220 |

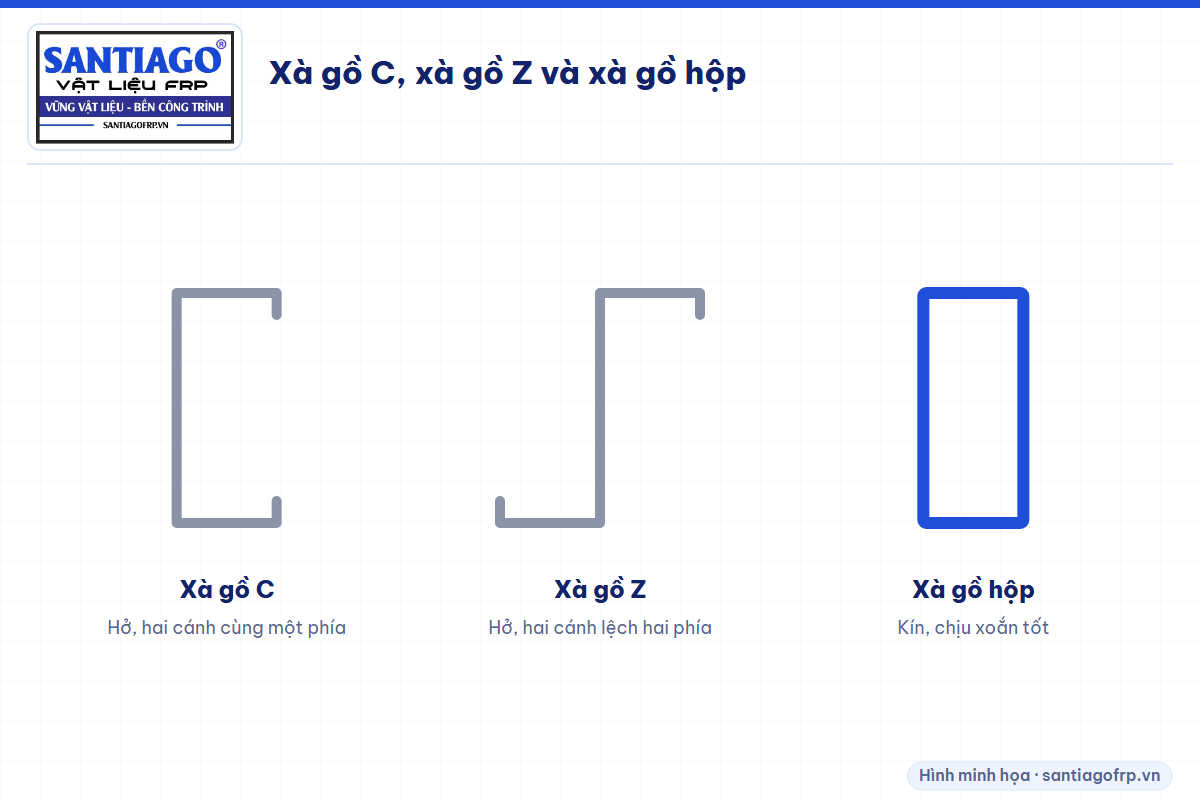

[ẢNH – thêm sau: mặt cắt ba loại xà gồ chữ C, chữ Z và hộp đặt cạnh nhau]

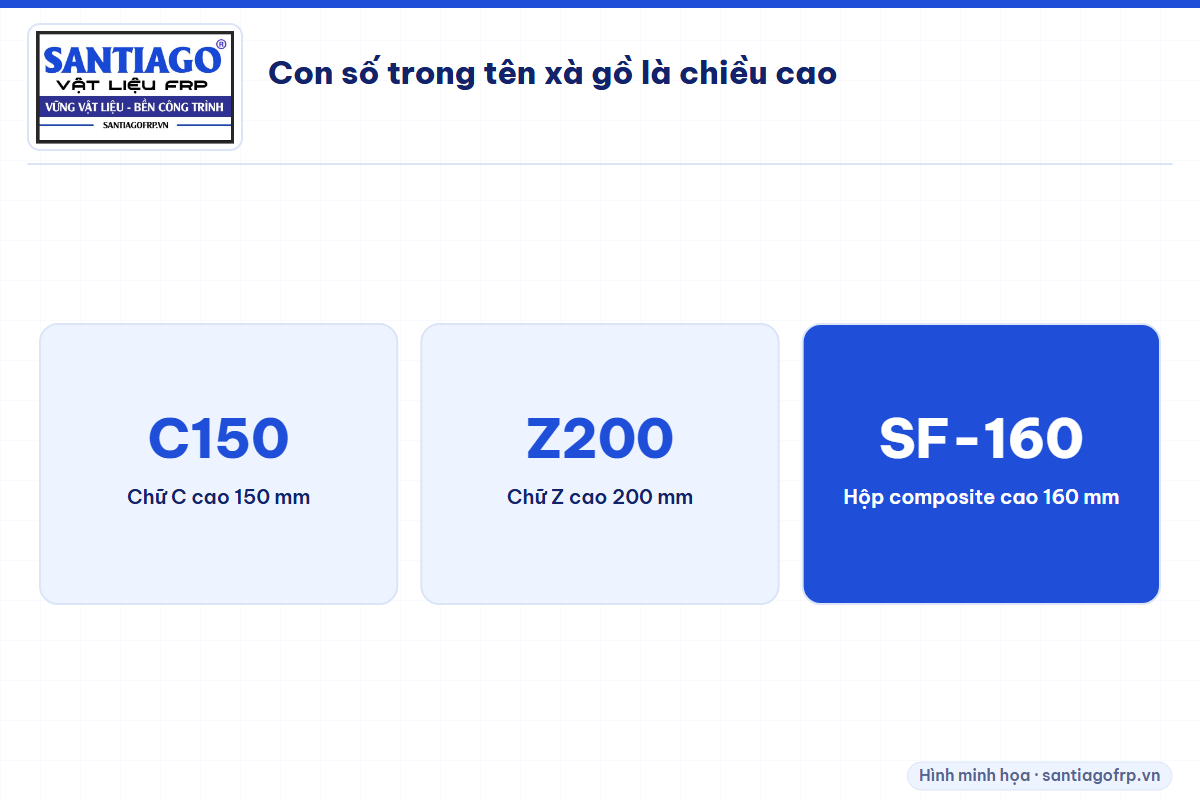

Tên xà gồ C150, C180, Z200 nghĩa là gì?
Con số sau chữ C hoặc Z là chiều cao tiết diện tính bằng milimet: C150 cao 150 mm, Z200 cao 200 mm. Quy cách đầy đủ thường ghi thêm bề rộng cánh, chiều dài mép gập và độ dày, ví dụ C150 × 50 × 20 × 2,0. Xà gồ composite Santiago đặt tên theo cùng cách: SF-160 là hộp cao 160 mm.

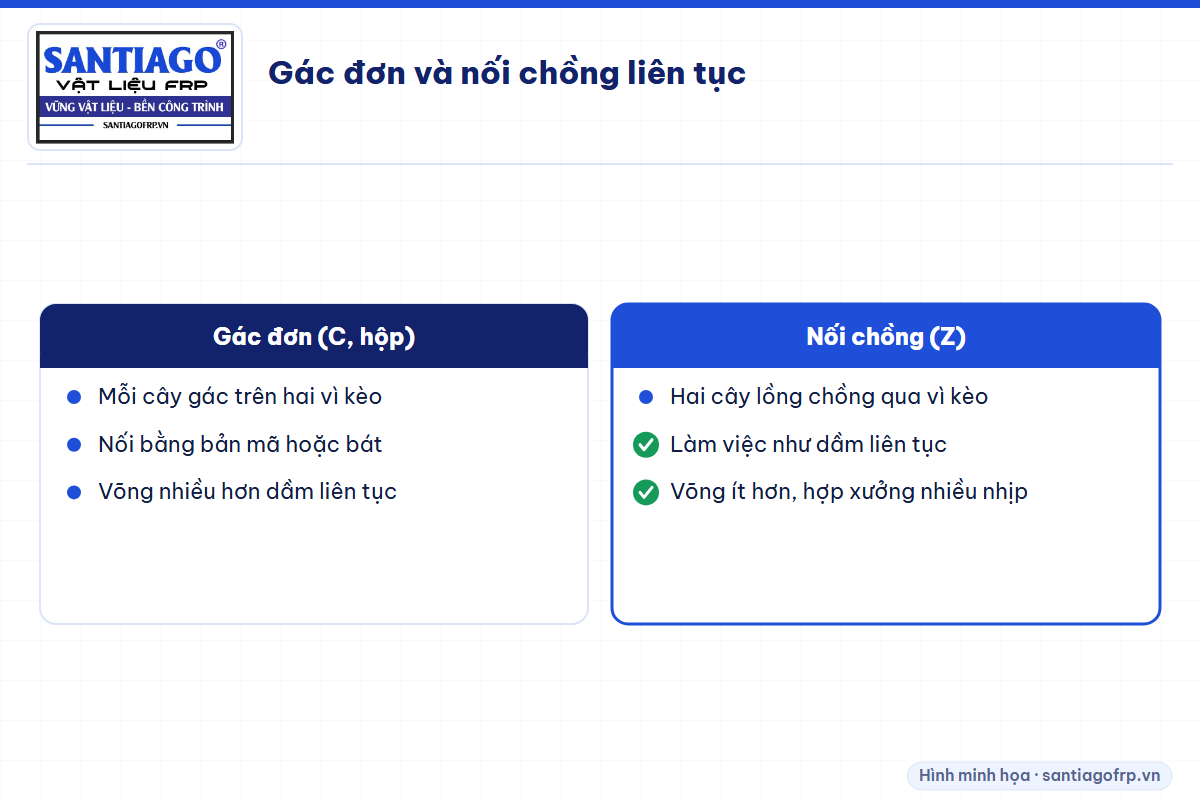

Vì sao xà gồ Z hợp nhà xưởng nhiều nhịp?
Xà gồ Z hợp nhà xưởng nhiều nhịp vì hai cây Z lồng vào nhau được, đặt chồng một đoạn qua vì kèo để làm việc như dầm liên tục, võng ít hơn dầm gác đơn. Xà gồ C khó lồng như vậy nên thường gác đơn hoặc nối bằng bản mã.
Vì sao xà gồ composite làm hình hộp?
Xà gồ composite làm hình hộp vì composite có mô đun đàn hồi chỉ khoảng một phần mười thép, nên cần tiết diện cứng nhất với cùng lượng vật liệu. Hộp kín chống xoắn tốt, bu lông xuyên hai vách có ống lót ở giữa nên chỗ liên kết chắc. Chi tiết ở bài xà gồ composite là gì.
Thay xà gồ C thép bằng xà gồ hộp composite thế nào?
Thay xà gồ C thép bằng xà gồ hộp composite thì chọn cỡ theo bước kèo và vùng gió, không theo chiều cao chữ C. Ví dụ bước kèo 3 m ở vùng gió II dùng SF-120 dù xà gồ cũ là C100 hay C120. Cách thay theo từng gian ở bài thay xà gồ mái tôn bị rỉ.
Câu hỏi thường gặp
Xà gồ C và xà gồ Z khác nhau thế nào?
Xà gồ C có hai cánh cùng một phía, thường gác đơn; xà gồ Z có hai cánh lệch hai phía, lồng chồng được qua vì kèo để chạy liên tục, hợp nhà xưởng nhiều nhịp.
Xà gồ C150 là gì?
C150 là xà gồ chữ C cao 150 mm. Quy cách đầy đủ ghi thêm bề rộng cánh, mép gập và độ dày, ví dụ C150 × 50 × 20 × 2,0.
Xà gồ hộp có tốt hơn xà gồ C không?
Xà gồ hộp chịu xoắn tốt hơn và ít cần giằng, nhưng xà gồ thép hộp rỉ cả mặt trong khó sơn. Xà gồ hộp composite không rỉ nên không có nhược điểm này.
